ЖБ кольца для септика — железобетонные изделия типа КС, КСЗ и КСД по ГОСТ 8020-2016, из которых собирают камеры отстойника. Ходовой размер — КС 10-9 (Ø 1 м, высота 0,9 м, объём 0,7 м³). Дальше разберём маркировку, расчёт количества и проверку качества.
📋 Содержание статьи
Быстрый переход к нужному разделу:
- Типы колец и маркировка
- Как читать маркировку
- Размеры и объём: как подобрать диаметр и высоту
- Сколько камер и колец нужно: расчёт по нормам
- Диаметр 1, 1,5 или 2 метра: что выбрать
- Замок или ровный торец: как соединять кольца
- Днище и перекрытие: комплект, без которого септик не работает
- Как проверить качество кольца при покупке: чек-лист по ГОСТ
- Смета: из чего складывается стоимость
- Где размещать септик: нормы расстояний
- Монтаж и защита от всплытия: что заложить заранее
- FAQ: часто задаваемые вопросы
- Чек-лист: как выбрать кольца за 10 минут
⏱ Примерное время чтения: 12 минут

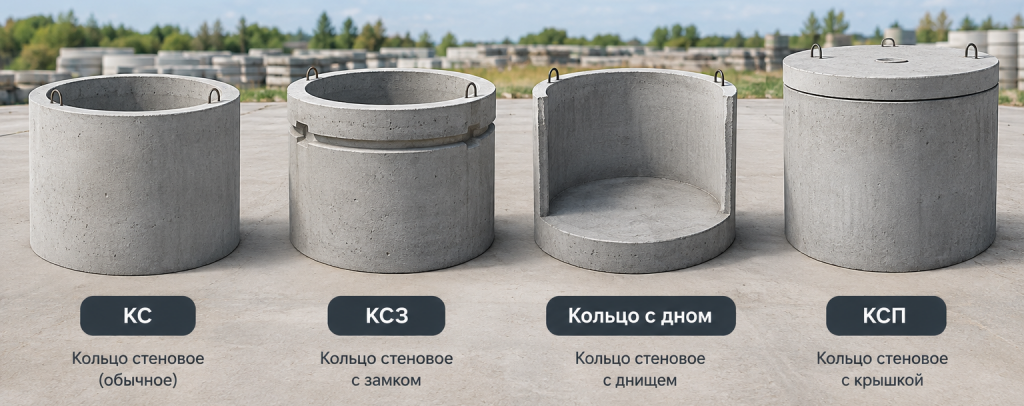

Рисунок 1 — Основные типы колодезных колец для септика
Типы колец и маркировка
Септик из бетонных колец собирают из нескольких изделий. «Кольца» — только часть комплекта. Ниже приведены типы изделий, которые понадобятся на объекте.
| Тип | Расшифровка | Где применяется в септике | Ссылка |
|---|---|---|---|
| КС | Кольцо стеновое цилиндрическое | Стенки камер — основная позиция | Перейти в каталог → |
| КСЗ | Кольцо стеновое с замком | Стенки камер с фальцевым соединением | Перейти в каталог → |
| КСД | Кольцо с дном | Нижний элемент с готовым дном | Перейти в каталог → |
| КСДЗ | Кольцо с дном и замком | Нижний элемент с дном и фальцем | Перейти в каталог → |
| КСП | Кольцо с крышкой (перекрытием) | Верхний элемент с лазом | Перейти в каталог → |
| КО | Кольцо опорное, высота 40–150 мм | Добор высоты камеры или горловины | Перейти в каталог → |
| ПН | Плита днища | Отдельное дно под кольца | Перейти в каталог → |
| ПП | Плита перекрытия | Верх септика с отверстием для лаза | Перейти в каталог → |
Как читать маркировку
Маркировка по ГОСТ 8020-2016 состоит из типа изделия и размеров. КС 10-9 читается так: КС — кольцо стеновое цилиндрическое, 10 — внутренний диаметр в дециметрах (1000 мм), 9 — высота в дециметрах (900 мм).
Примеры:
- КСЗ 15-9 — кольцо стеновое с замком, диаметр 1500 мм, высота 900 мм
- КСД 10-9 — кольцо с дном, диаметр 1000 мм, высота 900 мм
- КСП 10-9 — кольцо с крышкой, диаметр 1000 мм, высота 900 мм
Для канализации стандарт отдельно выделяет рабочие камеры: КФК — для хозяйственно-бытовой (фекальной) канализации, КДК — внутриквартальных сетей, КЛК и КЛВ — ливневой канализации.
Размеры и объём: как подобрать диаметр и высоту
Объём камеры задают диаметр и высота кольца. Внутренний диаметр 1 метр при высоте 0,9 метра даёт около 0,7 м³. От этой цифры и считают септик.
Ходовой ряд типоразмеров
| Марка | Внутренний Ø, мм | Высота, мм | Толщина стенки, мм | Объём, м³ | Масса, кг |
|---|---|---|---|---|---|
| КС 7-9 | 700 | 890 | 80 | ≈0,35 | ≈340–400 |
| КС 10-9 | 1000 | 890 | 80 | ≈0,70 | ≈585–600 |
| КС 15-9 | 1500 | 890 | 90 | ≈1,57 | ≈1000–1050 |
| КС 20-9 | 2000 | 890 | 100 | ≈2,80 | ≈1450–1500 |
ГОСТ 8020-2016 в приложении Б (табл. Б.1) даёт рекомендуемые диапазоны размеров: стеновые цилиндрические кольца внутренним диаметром 1000, 1250, 1500 и 2000 мм, высотой 600, 900 и 1200 мм. Опорные кольца КО — от 700 до 2500 мм по диаметру при высоте 40–150 мм.
Геометрический объём против рабочего
Уровень перелива делают на 10–15 см ниже верха кольца. Ил занимает нижние 20–30 % объёма. Поэтому рабочий объём всегда меньше геометрического — закладывайте запас 10–20 %.
Если считать по габариту, получится, что четыре кольца КС 10-9 дают 2,8 м³. По факту в работу включаются около 2,4 м³. Разница уходит на перелив и иловую часть.
Доборные кольца 300 и 600 мм
Кроме «девятки» высотой 900 мм выпускают кольца высотой 300 и 600 мм: КС 10-3, КС 10-6, КС 15-6 и другие. Ими подгоняют глубину камеры под нужную отметку. Это дешевле и аккуратнее, чем резать полноразмерное кольцо на объекте.
Сколько камер и колец нужно: расчёт по нормам
Правило простое: объём септика — не меньше трёх суточных притоков. Для семьи из четырёх человек это 1,8 м³. Но есть минимум по нормативу — 2,4 м³.
Нормативная база: СП 32.13330.2018 (п. 9.2.13.3), ГОСТ Р 70818-2023 (п. 5.4.4).
Формула расчёта
СП 32.13330.2018 требует для септика объём не менее трёхкратного суточного притока (до 25 человек) и не менее 2,5-кратного (свыше 25 человек). ГОСТ Р 70818-2023 уточняет: суммарный объём отстойной и иловой частей независимо от расхода — не менее 2,4 м³.
Справочные значения расхода для жилого дома:
- водопровод, канализация и ванны с газовыми водонагревателями — 120 л в сутки на жителя;
- сидячие ванны с душами — 160 л;
- ванны длиной от 1500 мм с душами — 180 л.
Формула: жильцы × норма в сутки × 3 = минимальный рабочий объём.
Зависимость камерности от количества пользователей
| Тип септика | Количество пользователей |
|---|---|
| Однокамерный | до 5 человек |
| Двухкамерный | до 50 человек |
| Трёхкамерный | от 50 до 100 человек |
Пример расчёта для семьи из 4 человек
Благоустроенный дом, норма 150 л в сутки на человека.
- Суточный приток: 4 × 150 = 600 л (0,6 м³)
- Минимальный объём: 0,6 × 3 = 1,8 м³
- Проверяем минимум по ГОСТ Р 70818-2023 — объём не может быть меньше 2,4 м³
- Кольца КС 10-9 дают 0,70 м³ каждое: 2,4 / 0,70 ≈ 3,5 → округляем до 4 колец
Практическое решение: три кольца в первой камере, два во второй и отдельный фильтрующий колодец.
Диаметр 1, 1,5 или 2 метра: что выбрать
Диаметр выбирают по объёму, глубине котлована и технике, которая приедет на участок.
| Критерий | Ø 1 м (КС 10) | Ø 1,5 м (КС 15) | Ø 2 м (КС 20) |
|---|---|---|---|
| Объём одного кольца h=0,9 м | ≈0,70 м³ | ≈1,57 м³ | ≈2,80 м³ |
| Колец на 2,4 м³ | 4 | 2 | 1 |
| Цена комплекта | ниже | средняя | выше |
| Обслуживание | тесно, нужен узкий спуск | удобно | удобно |
| Техника | лёгкий кран, узкая яма | манипулятор | тяжёлая техника |
| Масса кольца | ≈600 кг | ≈1 т | ≈1,5 т |
Краткие сценарии выбора
| Условия участка | Рекомендуемый диаметр | Пояснение |
|---|---|---|
| Тесный участок, лёгкая техника | Ø 1 м | Четыре кольца вместо двух, зато узкая яма и лёгкий кран |
| Семья 3–5 человек | Ø 1,5 м | Объём 2,4–3,5 м³ набирается двумя-тремя кольцами, стыков меньше |
| Большой объём, тяжёлая техника | Ø 2 м | Одно кольцо даёт 2,8 м³, но нужен подъезд для тяжёлого манипулятора |
Замок или ровный торец: как соединять кольца
Для септика предпочтительны кольца с фальцевыми торцами КСЗ плюс гидроизоляция стыков. Ровный торец допустим, но герметизировать его нужно тщательнее.
Что требует ГОСТ: ГОСТ 8020-2016 (п. 4.2.4) требует, чтобы стыки держали герметичность и не расходились при подвижках грунта. Простыми словами: кольца должны входить друг в друга, как пазл, а не просто стоять одно на другом.
Гидроизоляция: два контура. ГОСТ Р 70818-2023 требует для накопителей из сборного железобетона внутреннюю и наружную гидроизоляцию по СП 28.13330. Проверяемый критерий: фильтрационный расход не должен превышать 3 л на м² в сутки смоченной поверхности.

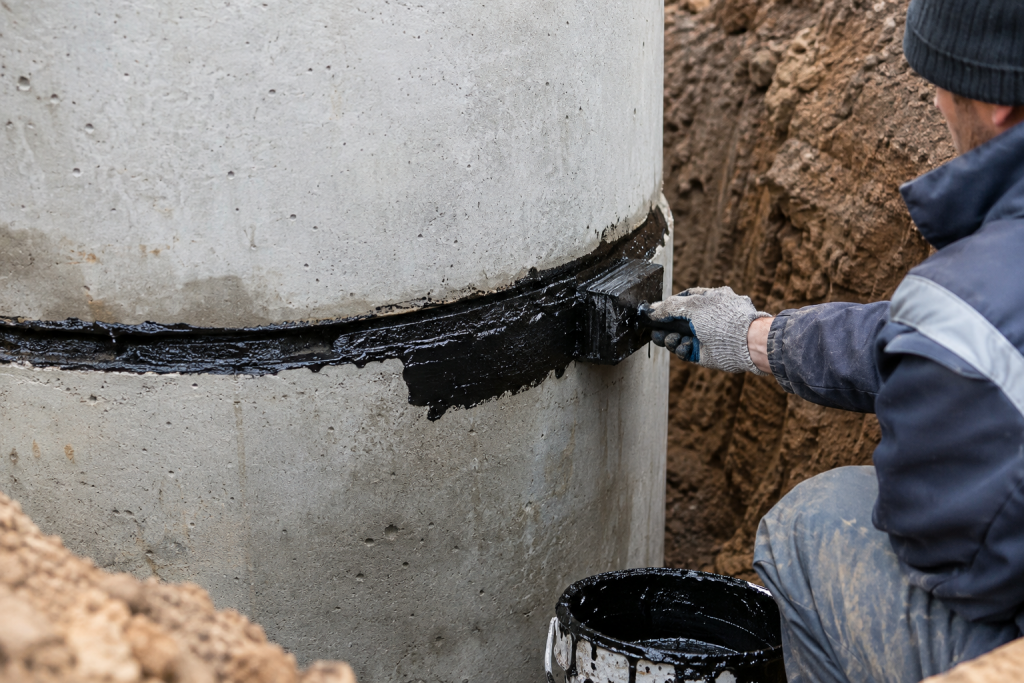

Рисунок 2 — Внутренняя и наружная гидроизоляция стыков
Днище и перекрытие: комплект, без которого септик не работает
Кольца без днища и перекрытия — это колодец, а не септик. Заказывать нужно весь комплект.
Днище: ГОСТ 8020-2016 прямо оговаривает: плиты днищ применяются, если не используется кольцо опорное с днищем — КСД. Нижний элемент септика берут либо как плиту ПН, либо как готовое КСД. Второй вариант экономит один монтажный цикл.
Перекрытие, люк, вентиляция: Верх септика закрывают плитой перекрытия с отверстием для лаза, сверху ставят люк. Для этого используйте КСП (кольцо с крышкой) или отдельную плиту ПП + КС. Вентиляция септику нужна (СП 32.13330.2018): для фильтрующих колодцев задаётся вентиляционный стояк диаметром не менее 100 мм с выводом на 700 мм выше земли.
Как проверить качество кольца при покупке: чек-лист по ГОСТ
Качество кольца проверяют по паспорту и визуально. Три показателя из паспорта и пять пунктов осмотра закрывают задачу.
Класс бетона, морозостойкость и водонепроницаемость
| Параметр | Требование по ГОСТ 8020-2016 |
|---|---|
| Класс бетона | Не ниже В25 для стеновых колец в коллекторах от 800 мм. Не ниже В20 для остальных конструкций. В30 и В22,5 — для неармированных. |
| Морозостойкость | Не ниже F50 |
| Водонепроницаемость | Не ниже W4 (в канализационных коллекторах — не ниже W6) |
Если в карточке товара стоит «бетон В15», это ниже минимального класса для железобетонного стенового кольца. Просите паспорт.
Что смотреть глазами
| № | Пункт проверки | Что должно быть |
|---|---|---|
| 1 | Паспорт качества | Есть, класс бетона и марки F и W указаны |
| 2 | Торцы | Фальцевые или ровные — совпадают с заказом |
| 3 | Трещины | Видимых нет. Допустимы только поверхностные волосяные шириной до 0,1 мм |
| 4 | Поверхность | Без раковин и наплывов, кромки не осыпаются, монтажные петли очищены |
| 5 | Геометрия | Кольцо стоит на ровной площадке и не качается на торце |
💬 Мнение начальника ОТК завода: «Проверяйте не слова, а бумагу. В паспорте должны стоять класс бетона, морозостойкость и водонепроницаемость. Если этих строк нет, перед вами не кольцо по ГОСТ, а бетонный цилиндр неизвестного качества».
Смета: из чего складывается стоимость
Цены на рынке Московского региона варьируются от 1 200 до 7 000 ₽ в зависимости от диаметра и класса бетона. Осторожно с предложениями ниже рынка: часто это бетон В15 без армирования. Мы производим кольца из бетона В25 с паспортом на каждое изделие.
Цены стандартом не нормируются: ГОСТ задаёт характеристики изделия, а не стоимость. Разницу формируют класс бетона, реальное армирование, наличие паспорта качества и условия доставки.
Что входит в смету септика, кроме колец:
| Позиция | Описание |
|---|---|
| Плита днища ПН или кольцо с днищем КСД | Нижний элемент септика |
| Плита перекрытия ПП с лазом и люк | Верхнее перекрытие с доступом для обслуживания |
| Материалы для гидроизоляции | Внутренний и наружный контур |
| Аренда крана или манипулятора, вывоз грунта | Техника для монтажа и земляные работы |
| Обратная засыпка | Непучинистым материалом |
| Испытание на герметичность | До засыпки, с оформлением акта |
Где размещать септик: нормы расстояний
Минимальное расстояние от септика до жилого здания — 5 метров по ГОСТ Р 70818-2023.
Технические нормы
| Объект | Расстояние | Норматив |
|---|---|---|
| От септика до жилого здания | 5 м | ГОСТ Р 70818-2023, п. 5.4.3 |
| От фильтрующего колодца до жилого здания | 8 м | п. 5.5.2.8 |
| От фильтрующей кассеты до жилого здания | 15 м | п. 5.5.4.7 |
| Санитарно-защитная зона полей подземной фильтрации (до 15 м³/сут) | 50 м | п. 5.5.3.10 |
Санитарные нормы для СНТ (СП 53.13330.2019 с Изм. № 1)
| Объект | Расстояние | Норматив |
|---|---|---|
| Одно- и двухкамерные септики от границ участка | не менее 1 м | п. 8.7 |
| Выгребные устройства до границ соседнего участка | не менее 2 м | п. 8.7 |
| От колодца до надворного туалета и компостной площадки | 8 м | п. 6.8 |

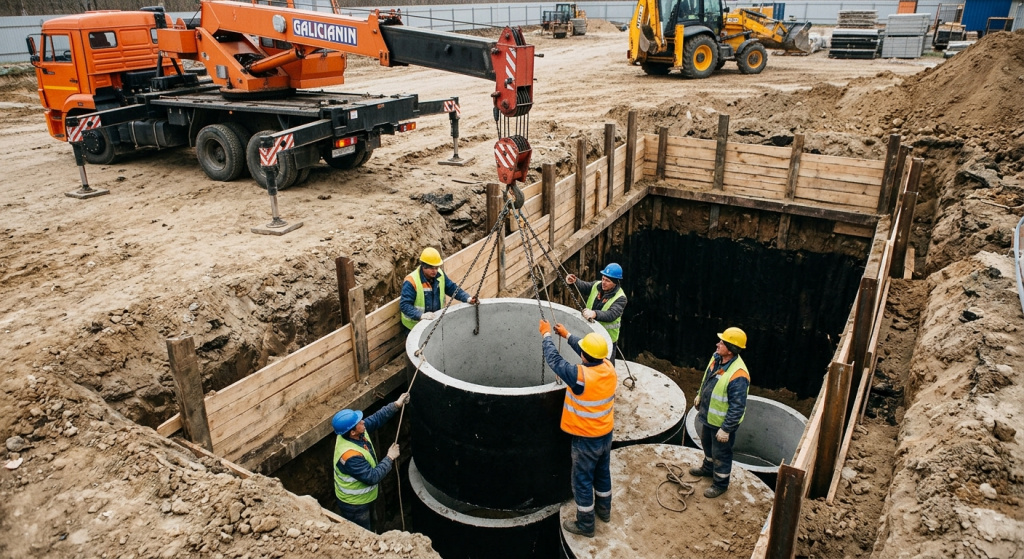

Монтаж и защита от всплытия: что заложить заранее
На обводнённых и пучинистых грунтах септик нужно закреплять. Решение принимают по геологии участка. Проверка герметичности обязательна до обратной засыпки (ГОСТ Р 70818-2023, п. 6.3.12).
Последовательность монтажа
| Шаг | Действие |
|---|---|
| 1 | Геология участка: уровень грунтовых вод, пучинистость, несущая способность |
| 2 | Проект: объём, число камер, диаметр колец, отметки, схема вентиляции |
| 3 | Земляные работы с запасом по габариту — нужен доступ для монтажа и гидроизоляции снаружи |
| 4 | Установка плиты днища или КСД, выравнивание по уровню |
| 5 | Монтаж колец с герметизацией стыков и анкеровкой: скобы, сварка закладных |
| 6 | Наружная гидроизоляция стен и стыков |
| 7 | Испытание на герметичность до засыпки, оформление акта |
| 8 | Обратная засыпка непучинистым материалом с послойным уплотнением, установка перекрытия, люка и вентиляционного стояка |
💬 Мнение прораба монтажных бригад: «На пучинистом грунте кольца надо скреплять между собой — скобами или сваркой закладных. Иначе весной стыки разойдутся, и никакая гидроизоляция не спасёт. Плита днища или КСД здесь обязательна».
Пошаговые операции — в статье [Монтаж септика из ЖБ-колец: пошагово].
FAQ: часто задаваемые вопросы
| Вопрос | Ответ |
|---|---|
| Сколько колец нужно для септика на 4 человека? | Считаем: 4 чел. × 150 л × 3 сут. = 1,8 м³. Но ГОСТ задаёт минимум 2,4 м³. Для колец КС 10-9 (0,70 м³) это минимум 4 кольца. Практичное решение: три кольца в первой камере, два во второй плюс фильтрующий колодец. |
| Что лучше для септика — кольца 1 м или 1,5 м? | Для семьи 3–5 человек чаще выгоднее Ø 1,5 м: два-три кольца вместо четырёх-пяти, меньше стыков. Ø 1 м берут при тесном участке. Ø 2 м — когда нужен большой объём и есть тяжёлая техника. |
| Нужны ли кольца с замком? | ГОСТ допускает и фальцевые, и плоские стыки. Фальцевый стык (КСЗ) лучше держит смещения грунта, поэтому для септика он предпочтителен. Гидроизоляция нужна в обоих случаях. |
| Какое кольцо лучше для септика? | Для камер — стеновое кольцо КСЗ с фальцевым торцом. Для низа — КСД или плита днища ПН. Оптимальный набор: КСЗ Ø 1,5 м плюс КСД и КСП. |
| Можно ли залить дно септика бетоном вместо покупки плиты? | Нормативно такая конструкция не описана. ГОСТ предусматривает плиту ПН или кольцо КСД. Самодельное дно не проверить на герметичность, а его дефекты проявятся после засыпки. |
| Что дешевле — ЖБ-кольца или пластиковый септик? | ЖБ выигрывают по устойчивости к всплытию и нагрузкам, служат дольше. Пластик быстрее в монтаже и легче. При высоких грунтовых водах ЖБ надёжнее. |
| Есть ли у вас доставка? | Да. Доставка манипулятором по Москве и области. График и стоимость зависят от адреса и объёма заказа. |
| Даёте ли гарантию на изделия? | Да. ГОСТ 8020-2016 (п. 9.2) задаёт гарантийный срок: не менее 2 лет с даты отгрузки, но не более 2,5 лет с даты изготовления. Мы выдаём паспорт на каждую партию. |
Чек-лист: как выбрать кольца за 10 минут
| № | Пункт чек-листа |
|---|---|
| 1 | Посчитайте объём: жильцы × 120–180 л в сутки × 3 суток, но не меньше 2,4 м³ |
| 2 | Решите, сколько камер: до 5 человек — одна, до 50 — две |
| 3 | Выберите диаметр: Ø 1,5 м для семьи 3–5 человек, Ø 1 м для тесного участка |
| 4 | Закажите кольца с фальцевыми торцами КСЗ |
| 5 | Добавьте в комплект КСД (или ПН), КСП (или ПП + люк), стояк вентиляции |
| 6 | Проверьте паспорт: класс бетона В20 или В25, марки F50 и выше, W4 и выше |
| 7 | Осмотрите изделия: трещин нет, торцы соответствуют заказу, геометрия ровная |
| 8 | Заложите в смету гидроизоляцию, доставку с манипулятором и испытание на герметичность |
| 9 | Проверьте расстояния: до дома 5 м, до фильтрующего колодца 8 м, до границы участка 1 м |
| 10 | На обводнённых грунтах предусмотрите защиту от всплытия по отчёту об изысканиях |
Нормативная база
| Документ | Название | Ссылка |
|---|---|---|
| ГОСТ 8020-2016 | Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия | Скачать PDF |
| ГОСТ Р 70818-2023 | Системы канализации автономные с септиками и подземной фильтрацией сточных вод | Скачать PDF |
| СП 32.13330.2018 | Канализация. Наружные сети и сооружения | Онлайн |
| СП 53.13330.2019 | Планировка и застройка территорий садоводческих объединений (с Изм. № 1) | Скачать RTF |
| СанПиН 2.1.3684-21 | Санитарно-эпидемиологические требования к содержанию территорий | Онлайн |
💬 Мнение инженера-проектировщика: «Типичная ошибка — считать объём по габариту колонны. Уровень перелива и иловая часть уменьшают полезный объём на 20–30 %. Берём объём ниже перелива и добавляем запас, иначе септик переливает в дренаж».
