Введение

Фундамент из блоков ФБС собирают там, где стройка не может ждать месяц, пока бетон наберет прочность. Такой ленточный фундамент монтируют за два-три дня, а нагрузку от дома он воспринимает сразу после укладки — это главное отличие сборной конструкции от монолитной ленты, которую приходится выдерживать 28 суток. За 15 лет работы наш завод отгрузил десятки тысяч блоков ФБС на объекты в Москве и регионе: от одноэтажных домов из газобетона до промышленных зданий и подвалов многоэтажек. Поэтому в статье мы даем не теорию из учебника, а порядок действий, который используют наши монтажные бригады.

Разберем устройство фундамента из блоков по шагам: выбор типа основания под конкретный грунт, глубина заложения, подготовка, монтаж плит ФЛ и стеновых блоков, гидроизоляция, армопояс, обратная засыпка. Отдельно посчитаем стоимость работ и покажем типичные ошибки, из-за которых конструкция трескается уже на второй год.

Сразу оговоримся: информацию даем как специалисты производства, а не как продавцы. Сборная лента подходит далеко не для каждого участка — где-то разумнее монолит или сваи. Ниже честно разберем плюсы и минусы, основные правила монтажа и решения, которые помогают построить долговечный фундамент, а не переделывать его через несколько лет.

Что такое блоки ФБС: размеры, маркировка и ГОСТ 13579–2018

   ФБС — фундаментный блок сплошной, железобетонное изделие из тяжелого бетона прямоугольной формы без пустот. Его выпускают по ГОСТ 13579–2018, и это тот редкий случай, когда стандартный размерный ряд действительно соблюдают все производители: отклонения по геометрии больше 3–5 мм бракуются на приемке. Такие блоки используют для стен подвалов, ленточных оснований, цокольных этажей и технических подполий. Главная задача изделия — принять нагрузку от здания и передать ее на грунт.

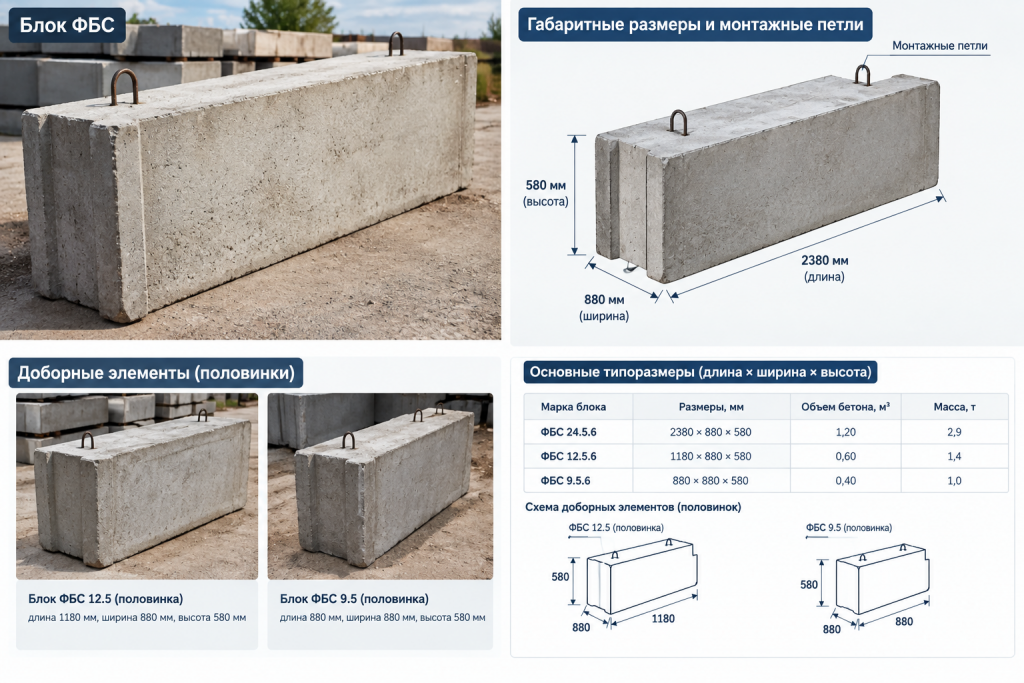

Расшифровка маркировки

Маркировка читается просто. Возьмем ФБС 24.4.6-Т: длина 24 дм (2380 мм), ширина 4 дм (400 мм), высота 6 дм (580 мм), буква «Т» — тяжелый бетон. Буква «Л» — изделие из легкого бетона на пористых заполнителях, «С» — из силикатных смесей. Для частного дома и для зданий с повышенной влажностью берут именно «Т»: у него выше прочность, морозостойкость и стойкость к коррозии арматуры.

Основные типоразмеры

Габариты и несущая способность блоков ФБС зависят от класса бетона: чаще применяют В7,5 и В12,5 (марки М100 и М150), морозостойкость F50–F200, водонепроницаемость W2–W4. В теле изделия на этапе изготовления закладывают металлические монтажные петли из горячекатаной арматуры — за них цепляют стропы автокрана.

Комментарий эксперта БЕТИЗ и КО: «Использование изделий высокой прочности класса В12,5 обязательно для зданий с большой нагрузкой, а для легких построек достаточно В7,5. На крупные объекты мы поставляем изделия партиями с одного производственного цикла, чтобы все элементы имели одинаковую плотность бетона».

Доборные элементы

Помимо сплошных полноразмерных изделий, в номенклатуре есть доборные блоки меньшей длины — они закрывают промежутки у углов и в местах ввода коммуникаций. Резать стандартный блок на площадке можно, но это лишние расходы и потеря времени: проще заранее рассчитать раскладку и заказать добор.

Актуальные цены, наличие на складе и полный размерный ряд представлены в каталоге завода БЕТИЗиКО. Если под ваш объект больше подходят опоры вертикального типа, рекомендуем ознакомиться с нашим материалом о железобетонных сваях.

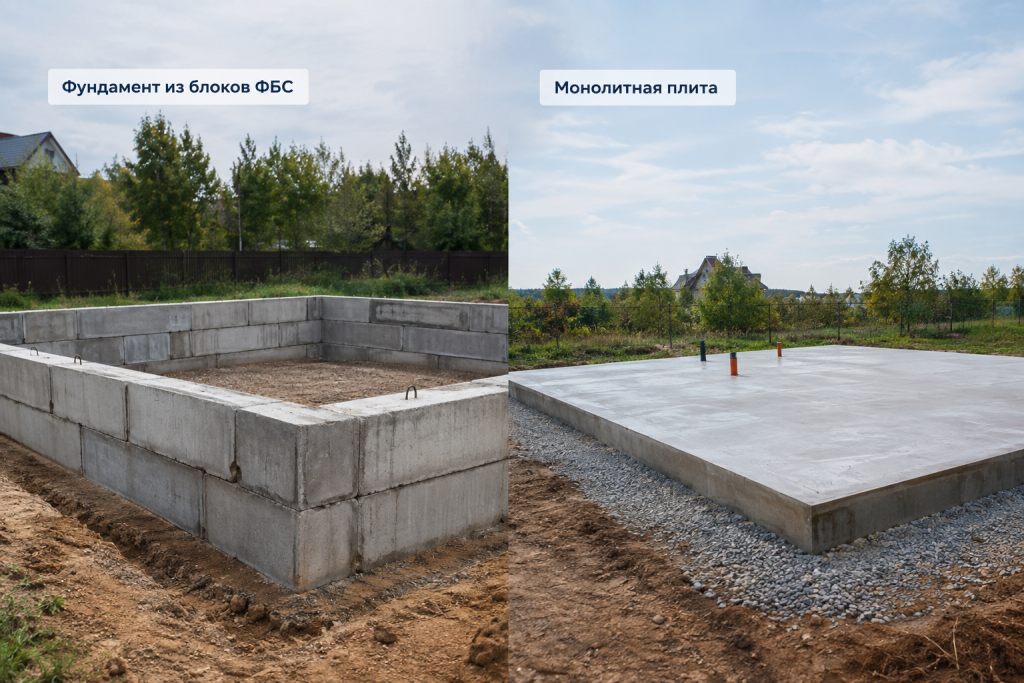

Когда фундамент из блоков подходит, а когда лучше монолит

Сборный ленточный фундамент выигрывает по скорости: сооружение основания на участке 10×12 м занимает 3–5 дней вместо 4–6 недель с учетом опалубки, армирования, заливки и набора прочности. Блоки ФБС можно монтировать и зимой: работы ведут при температуре до –10 °C, добавляя в раствор противоморозные составы.

Сборная лента оправдана, если:

• нужен подвал или цокольный этаж с готовыми стенами — поверхность блоков ровная, отделка минимальна;
• грунт плотный: песок средней плотности, крупный песок, гравий, скальное или бутовое основание;
• дом легкий или средней массы: каркас, брус, газобетон в один-два этажа, кирпич с небольшим числом этажей;
• строить нужно быстро, а участок доступен для крана;
• проектирование уже выполнено и раскладка рядов известна заранее.

Лучше выбрать другое решение, если:

• грунт слабый, пучинистый или водонасыщенный (суглинок, глина с высоким УГВ). В таких условиях сборная лента без монолитного пояса работает плохо;
• планируется тяжелое здание в три этажа и более — в этом случае надежнее монолит;
• рельеф с перепадом более 1,5 м — на склоне рациональнее свайный вариант;
• нет подъезда для техники: автокрана или манипулятора.

Комментарий эксперта БЕТИЗ и КО: «На сложных грунтах возведение фундамента из блоков все же возможно, но с обязательной монолитной обвязкой поверх и снизу — получается комбинированная схема. Главные преимущества сборного фундамента — скорость, отсутствие мокрых процессов и предсказуемая стоимость».

Глубина заложения и подготовка основания: расчет под грунт

Глубину заложения фундамента нельзя брать «как у соседа»: ее определяют две величины — расчетное сопротивление грунта и глубина промерзания почвы в вашем регионе. Подошву ленты опускают ниже уровня сезонного промерзания, если грунт пучинистый, и выше — если основание непучинистое при низком уровне грунтовых вод.

Ориентиры по глубине заложения

Для Москвы и области нормативная глубина промерзания составляет около 1,4 м для суглинков и 1,6 м для песков. Точный расчет должен выполнить проектировщик на основании данных геологии участка.

Важно: Ошибка в 30 см по высоте фундамента обойдется дороже, чем весь комплект блоков.

Какие нагрузки учитываем

Расчет начинают со сбора нагрузок: вес стен, перекрытий, кровли, снеговая и ветровая нагрузка. Дальше определяют общую площадь подошвы, чтобы давление на грунт не превышало расчетного сопротивления. Отдельно проверяют устойчивость к морозному пучению: силы, действующие на боковые стороны ленты, пытаются вытолкнуть ее вверх.

Разметка фундамента и земляные работы: траншея или котлован

Разметка начинается с выноса осей здания на местность. По чертежу отмечают внешний периметр и несущие внутренние стены, забивают колья и натягивают шнур. Обязательно проверяют диагонали: разница между ними не должна превышать 10–20 мм.

Траншея или котлован

Траншею роют под ленту без подвала — ее ширина равна ширине подошвы плюс 200–300 мм с каждой стороны для удобства монтажа. Котлован роют под дома с подвалом: землю вынимают по всей площади застройки.

Подготовка дна

• Выравнивают дно по уровню — перепад более 20 мм на 10 м недопустим;
• Удаляют рыхлый слой, корни, строительный мусор, воду;
• Тщательно утрамбовывают основание виброплитой до плотности, близкой к естественной;
• Проверяют отметки нивелиром относительно реперной точки участка;
• Убирают из зоны монтажа посторонние предметы, чтобы крану было где развернуться.

Совет специалиста: «Перед началом работ обязательно уточните наличие подземных коммуникаций. Качество основания подтверждают актом скрытых работ».

Песчано-гравийная подушка и монтаж плит ФЛ

Подушка — это слой песка и щебня под подошвой ленты. Она равномерно распределяет давление на грунт, отводит влагу и компенсирует силы морозного пучения. Минимальная толщина подушки — 150 мм на плотных основаниях, 300–500 мм на пучинистых грунтах.

Правильный пирог подушки

1. Геотекстиль плотностью 200–300 г/м² по утрамбованному дну — не дает песку уйти в грунт.
2. Песок крупный или средней крупности укладывают послойно по 100–150 мм, каждый слой проливают водой и уплотняют виброплитой.
3. Слой гравия или щебня фракции 20–40 мм толщиной 100–200 мм с послойным уплотнением.
4. Бетонная подготовка из тощего бетона М100 толщиной 50–100 мм — ровная площадка под монтаж плит.
5. Гидроизоляция из рулонных материалов поверх подготовки.

Плиты ФЛ: зачем они нужны

Фундаментные плиты ФЛ — это подошвенная часть фундамента, сборная лента опирается на них всей площадью. Они увеличивают площадь опирания и не дают блокам продавиться в грунт.

Плиты монтируют краном на слой цементно-песчаного раствора М100 толщиной 20–30 мм. Укладку начинают с маячных элементов по углам, затем проверяют горизонталь по нивелиру.

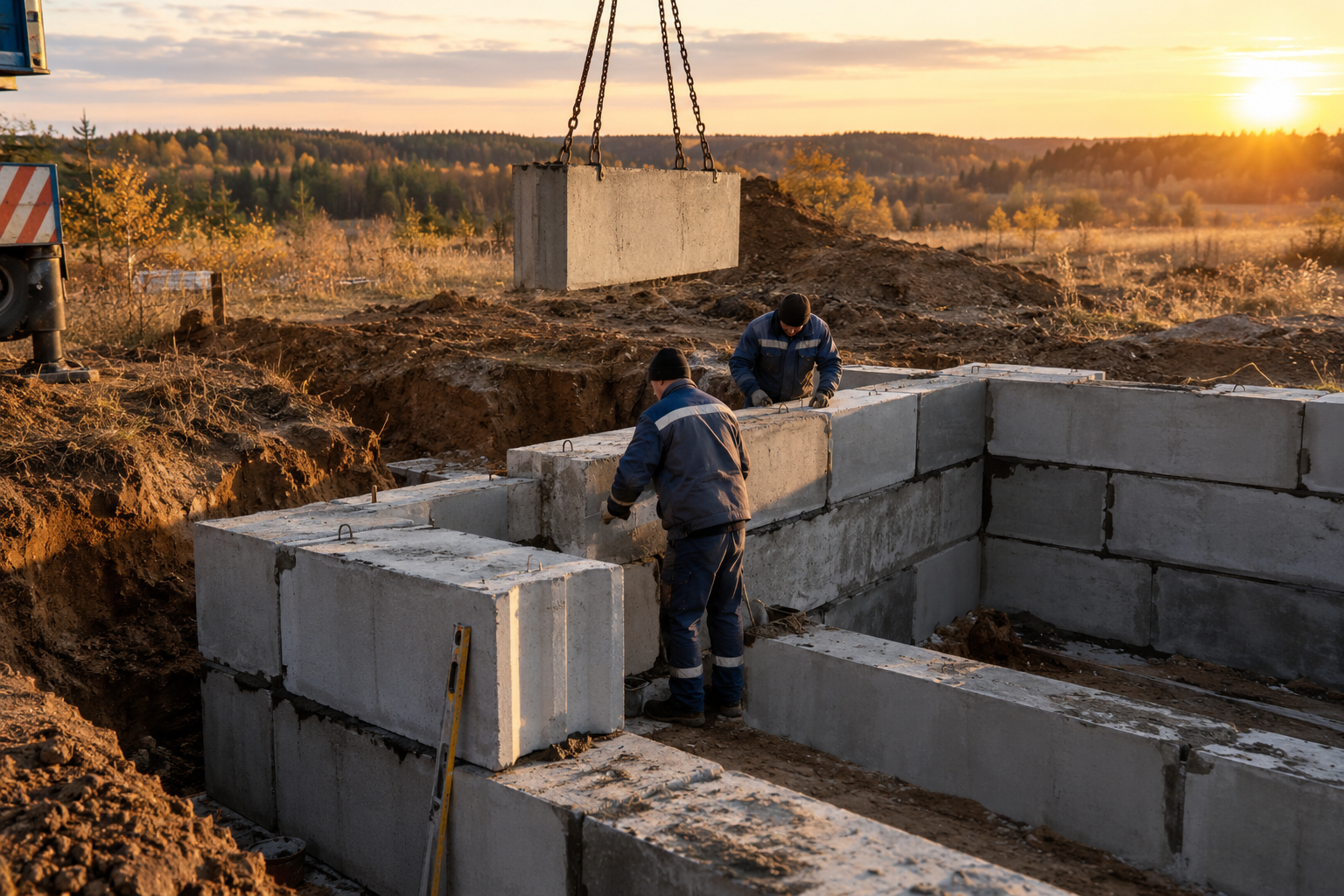

Пошаговая инструкция укладки блоков в фундамент

Монтаж фундамента — операция, которая не прощает спешки. Ниже приведена схема из шести этапов, которой следуют наши бригады.

Шаг 1. Подготовка и раскладка по проекту

По чертежам заранее составляют схему раскладки каждого ряда. Инструмент и материалы готовят до приезда крана. Заранее готовят площадку складирования: блоки с машин перемещают на подкладки в один-два яруса.

Шаг 2. Приготовление раствора

Применяют цементно-песчаную смесь М100–М150. Вода — до пластичной консистенции: раствор не должен растекаться, но и не должен рваться. Время использования готовой смеси — не более 1,5–2 часов.

Шаг 3. Установка маяковых блоков ФБС по углам

Первый ряд начинают с углов — это маяки всей конструкции. Блок подают краном, опускают на растворную постель толщиной 20–30 мм. Положение с помощью шнура и уровня выверяют в двух плоскостях.

Шаг 4. Стеновая кладка ряда

Между угловыми элементами натягивают шнур-причалку и укладывают остальные элементы. Вертикальные швы перевязкой перекрывают не менее чем на 250 мм. Швы плотно заполняют раствором, пустот не оставляют.

Шаг 5. Перевязка и доборные элементы

Каждые два-три ряда проверяют общую геометрию стены. Если ряд не сходится по длине, ставят добор. Армирующая сетка или прутки диаметром 8 мм укладывают в швы каждые 3–4 ряда.

Шаг 6. Последний ряд и верхняя отметка

Верхний ряд выравнивают по проектной отметке доборными изделиями малой высоты или выровненным слоем раствора. Блоки верхнего ряда не должны выступать за проектный периметр более чем на 10 мм.

Типичные ошибки монтажа

Гидроизоляция фундамента, армопояс и засыпка пазух

Гидроизоляция: обязательная операция

Бетон капиллярно поднимает влагу, а незащищенные швы — самое слабое место. На практике используют следующие способы защиты:

• Обмазочная — битумной мастикой в два-три слоя по наружной стороне ленты.
• Рулонная — наплавляемые материалы поверх мастики. Поверхность предварительно грунтуют праймером.
• Проникающие составы — работают по капиллярам бетона, дополняя обмазку.

Отсечная гидроизоляция

Применяется в двух уровнях: по верху плит ФЛ и по верхнему ряду, под армопояс. Она отсекает капиллярный подсос влаги, не позволяя ей подняться в стеновой материал.

Комментарий эксперта БЕТИЗ и КО: «Связь между фундаментом и стеной при этом обеспечивается за счет цементно-песчаного раствора и армирования, а не гидроизоляции».

Армопояс поверх ленты

Монолитный пояс по верху блоков — главный элемент, который превращает сборную конструкцию в жесткую. Он распределяет нагрузку от перекрытий и компенсирует минимальное сопротивление ленты на изгиб. Обычно пояс делают высотой 200–300 мм. Внутри — каркас из четырех-шести стержней диаметром 12 мм.

Дренаж и обратная засыпка

Вокруг фундамента устраивают дренаж: перфорированные трубы диаметром 110 мм в геотекстиле укладывают ниже подошвы на 300–500 мм с уклоном в сторону колодца. Обратная засыпка пазух выполняется песком или ПГС послойно с уплотнением.

Важно: Использовать для засыпки вынутую глину нельзя: она удерживает воду и увеличивает боковое воздействие на стены.

Плюсы и минусы фундамента из блоков, частые ошибки и стоимость

Достоинства и недостатки — объективно

Частые ошибки застройщиков

1. Строительство без геологии («как у соседа»).
2. Экономия на гидроизоляции или ее отсутствие по внутренней стороне.
3. Отказ от армопояса при доме из газобетона.
4. Применение в одном ряду блоков разных производителей с расхождением по размерам.
5. Обратная засыпка глиной и отсутствие дренажа на влажной почве.

Стоимость фундамента из блоков

В среднем по региону структура расходов выглядит так:

Для одноэтажного дома 10×10 м сборная лента обходится в 380–550 тысяч рублей под ключ. Монолитный вариант выходит сопоставимо по деньгам, но значительно дольше по времени.

Ответы на частые вопросы

Сколько времени занимает строительство?

Для дома 10×10 м полный цикл занимает 7–14 дней. Сам монтаж ленты краном выполняется за 2–4 дня. По сравнению с монолитом строительство идет быстрее в 3–4 раза.

Можно ли строить зимой?

Да, при температуре до –10 °C. В раствор добавляют противоморозные добавки, основание очищают от снега. При более низких температурах применяют прогрев и укрытие зоны укладки.

Нужен ли армопояс поверх блоков ФБС?

Да, он обязателен, если сверху опираются газобетонные стены, плиты перекрытия, а также на неоднородных грунтах. Пояс связывает отдельные элементы в единую конструкцию.

Что дешевле: сборная лента или монолит?

По материалам сборная конструкция часто выходит дороже на 10–20%, зато экономит на опалубке, арматуре и времени работы бригады. В итоге разница невелика, а по срокам сборка выигрывает значительно.

Каков срок службы основания из ФБС?

При правильной гидроизоляции, дренаже и армировании швов лента служит 70–100 лет — столько же, сколько монолитная. Долговечность напрямую зависит от отсутствия застоя воды у подошвы.

Совет специалиста: «Если вы сомневаетесь в расчетах, пришлите нам план вашего помещения. Инженеры БЕТИЗ и КО бесплатно подберут оптимальную схему и рассчитают точное количество материалов».

Заключение

Фундамент из блоков ФБС — рабочий вариант для плотных грунтов и зданий малой и средней этажности. Он строится быстро, предсказуемо по стоимости и дает готовый подвал с ровными стенами. При этом важно помнить: надежной конструкцию делает не марка изделий, а полная последовательность операций — геология, правильный расчет глубины, подушка с уплотнением, монтаж с перевязкой швов, гидроизоляция, армопояс и дренаж.

Коротко о главном:

• Проверьте грунт и уровень вод до закупки материалов.
• Используйте блоки и плиты ФЛ одного производителя, с паспортами качества.
• Не экономьте на гидроизоляции и монолитном поясе.
• Планируйте монтаж с учетом подъезда крана и складирования изделий.
• Привлекайте специалистов для проектирования и контроля монтажных работ.

«Не экономьте на качестве бетона и арматуры. Фундамент - это основа вашего здания, и его замена в случае ошибки стоит в десятки раз дороже первоначальной закупки. Доверяйте производство проверенным заводам с многолетней историей, таким как наш».
