Плиты перекрытия: как выбрать тип (ПК, ПБ, ППС) под нагрузку и пролет - гид от завода ЖБИ с таблицами несущей способности

Введение

Выбор плит перекрытия — это не просто пункт в смете, а фундаментальное решение, от которого зависит безопасность всего здания. Ошибка в определении типа конструкции или расчете нагрузки может привести к трещинам, провисанию и даже аварийным ситуациям. На рынке представлено три основных вида железобетонных изделий: пустотные (ПК), безопалубочные (ПБ) и предварительно напряженные сплошные (ППС). Каждое из них имеет свои инженерные особенности, пределы несущей способности и сферы применения.

Наши специалисты завода ЖБИ «БЕТИЗ и КО» часто сталкиваются с тем, что застройщики выбирают плиты по принципу «чем дешевле, тем лучше» или ориентируются только на длину пролета, игнорируя эксплуатационные нагрузки. В этой статье мы разберем ключевые отличия ПК, ПБ и ППС, научимся читать маркировку и подбирать изделие под конкретные задачи - будь то частный коттедж или промышленный объект. Вы получите четкие таблицы нагрузок и практические рекомендации, которые помогут избежать переплат и технических рисков.

Что такое плиты перекрытия и зачем нужен правильный выбор типа

Плита перекрытия - это горизонтальный несущий элемент конструкции, который разделяет здание на этажи и воспринимает основные нагрузки: вес мебели, оборудования, людей, а также собственный вес. От ее характеристик напрямую зависит пространственная жесткость дома, звукоизоляция и долговечность строения.

Почему нельзя выбирать плиту «на глаз»?

Многие заказчики считают, что если плита подходит по длине и ширине, то она автоматически подойдет для их объекта. Это опасное заблуждение. Разные типы плит (ПК, ПБ, ППС) имеют принципиально разную структуру армирования и технологию изготовления, что определяет их поведение под нагрузкой.

• Недогруз: Использование слишком мощной плиты там, где достаточно легкой, ведет к неоправданному удорожанию строительства и увеличению нагрузки на фундамент.
• Перегруз: Применение плиты с недостаточной несущей способностью чревато появлением трещин в межплитных швах, прогибом конструкции и разрушением слоев пола.

Комментарий эксперта БЕТИЗ и КО: «На практике мы видим, что 40% ошибок при проектировании частных домов связаны с неверным выбором марки плиты по нагрузке. Например, для гаража или склада с тяжелой техникой обычная пустотная плита ПК может не подойти, тогда как ПБ или ППС справятся с задачей без проблем».

Ключевые факторы влияния на выбор

При подборе железобетонных изделий инженеры нашего завода учитывают три главных параметра:

1. Длина пролета: Расстояние между опорными стенами. Чем больше пролет, тем выше требования к прочности плиты на изгиб.
2. Эксплуатационная нагрузка: Сумма постоянного веса (стяжка, перегородки) и временной нагрузки (мебель, люди, техника).
3. Условия эксплуатации: Влажность, температурный режим, наличие агрессивных сред (для промышленных объектов).

Понимание этих базовых принципов поможет вам осознанно подойти к следующему этапу — разбору конкретных типов плит и их технических особенностей.

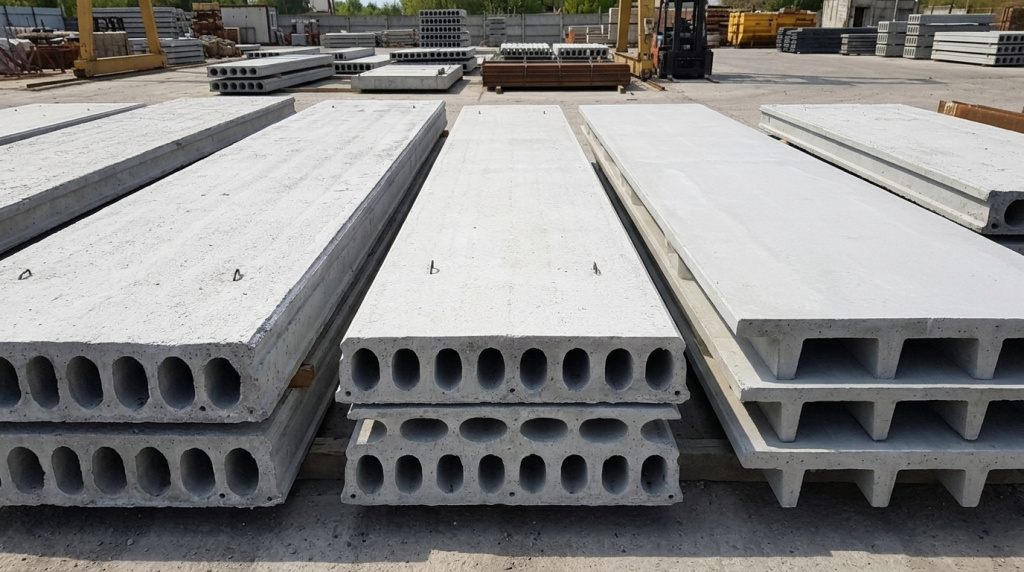

Типы плит перекрытия: ПК, ПБ, ППС — ключевые отличия конструкции

На современном строительном рынке доминируют три технологии производства железобетонных плит. Каждая из них имеет свои инженерные преимущества и ограничения. Разберем их подробно, чтобы вы понимали, что именно стоит за аббревиатурами в спецификации проекта.

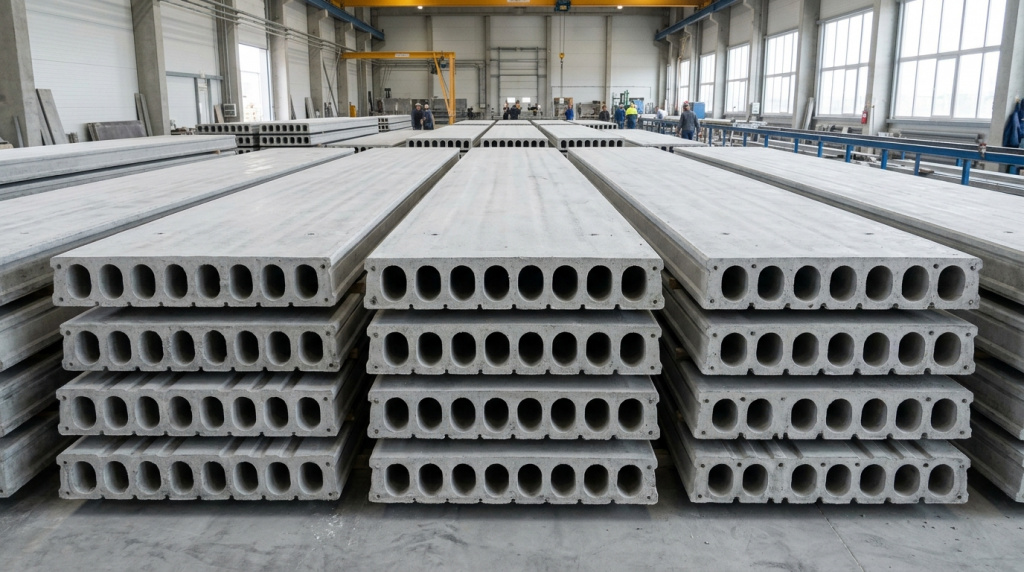

ПК (Пустотные плиты круглопустотные)

Классика отечественного строительства. Плиты пустотные ПК изготавливаются методом вибропрессования с использованием опалубки. Внутри изделия расположены цилиндрические пустоты, которые снижают вес конструкции без потери прочности и улучшают тепло- и звукоизоляцию.

• Особенности: Толщина 220 мм, наличие монтажных петель для удобства подъема краном.
• Преимущества: Отличная звукоизоляция благодаря воздушным камерам, проверенная десятилетиями надежность, возможность прокладки коммуникаций внутри пустот.
• Недостатки: Ограниченная длина (до 9 метров), более шероховатая поверхность по сравнению с ПБ.

ПБ (Плиты безопалубочные)

Современный стандарт, который постепенно вытесняет ПК. Производство ведется на конвейерной линии без использования боковой опалубки: бетонная смесь формуется и разрезается алмазными дисками на нужные размеры после набора прочности. Плиты пустотные ПБ отличаются высокой точностью геометрии.

• Особенности: Идеально гладкая поверхность, высокая точность геометрии, отсутствие монтажных петель (или их минимальное количество).
• Преимущества: Возможность изготовления плит любой длины (до 12–16 метров) с шагом 10 см, высокая скорость производства, экономия бетона за счет оптимального сечения.
• Недостатки: Меньшая толщина (часто 200–220 мм, но с более эффективным армированием), требует аккуратности при транспортировке из-за отсутствия жестких петель.

ППС (Плиты предварительно напряженные сплошные)

Это «тяжелая артиллерия» в мире ЖБИ. Сплошные плиты не имеют внутренних пустот и изготавливаются с применением предварительного напряжения арматуры, что придает им экстремальную прочность.

• Особенности: Монолитная структура, высокая несущая способность, устойчивость к динамическим нагрузкам.
• Преимущества: Идеальны для промышленных цехов, складов с тяжелой техникой, мостостроения и объектов с повышенными требованиями к сейсмостойкости.
• Недостатки: Большой собственный вес, высокая стоимость, сложность монтажа (требуется мощная подъемная техника).

Комментарий эксперта БЕТИЗ и КО: «Если вы строите жилой дом или офис, ваш выбор - между ПК и ПБ. Если же речь идет о производственном комплексе с кран-балками или паркинге для грузовиков - смотрите в сторону ППС. Никогда не используйте пустотные плиты там, где предполагаются ударные нагрузки».

В следующем разделе мы сведем все технические параметры в одну таблицу, чтобы сравнение стало максимально наглядным.

Сравнительная таблица характеристик плит ПК, ПБ и ППС от завода БЕТИЗ и КО

Чтобы не запутаться в технических нюансах, мы подготовили сводную таблицу. Она поможет быстро оценить, какой тип плиты лучше подходит под ваши задачи по критериям прочности, веса и удобства монтажа.

Характеристика	ПК (Пустотные)	ПБ (Безопалубочные)	ППС (Сплошные напряженные)
Толщина изделия	220 мм	200–220 мм	От 220 мм и выше
Максимальная длина	До 9 метров	До 12–16 метров	До 18 метров (индивидуально)
Несущая способность	Средняя (до 800 кг/м²)	Высокая (до 1250 кг/м²)	Экстремальная (от 1500 кг/м²)
Качество поверхности	Среднее (требует стяжки)	Идеально гладкое	Гладкое (зависит от формы)
Звукоизоляция	Отличная (воздушные камеры)	Хорошая	Требует дополнительных слоев
Стоимость	Бюджетный сегмент	Средний сегмент	Премиум сегмент
Основное применение	Жилые дома, коттеджи	Многоэтажки, офисы, длинные пролеты	Промышленность, мосты, склады

Как читать данные таблицы на практике?

Обратите внимание на разницу в несущей способности. Если ваш проект предполагает установку тяжелого оборудования или хранение материалов (например, на складе или в гараже), плиты ПК могут оказаться «слабым звеном». В таких случаях инженеры БЕТИЗ и КО рекомендуют переходить на плиты ПБ или ППС.

Также важен параметр длины. Для стандартной комнаты в частном доме (3–6 метров) подойдут любые типы. Но если вы проектируете открытое пространство без колонн (лофт, торговый зал, производственный цех) с пролетом более 9 метров, выбор сужается до безопалубочных или сплошных плит.

Совет специалиста: «Не гонитесь за максимальной толщиной. Сплошная плита ППС в жилом доме — это избыточная трата бюджета и лишняя нагрузка на фундамент. Выбирайте изделие с запасом прочности 10–15%, но не более».

В следующем разделе мы перейдем к самому важному — расчетам. Вы узнаете, как самостоятельно определить, выдержит ли выбранная плита вес вашей будущей отделки и мебели.

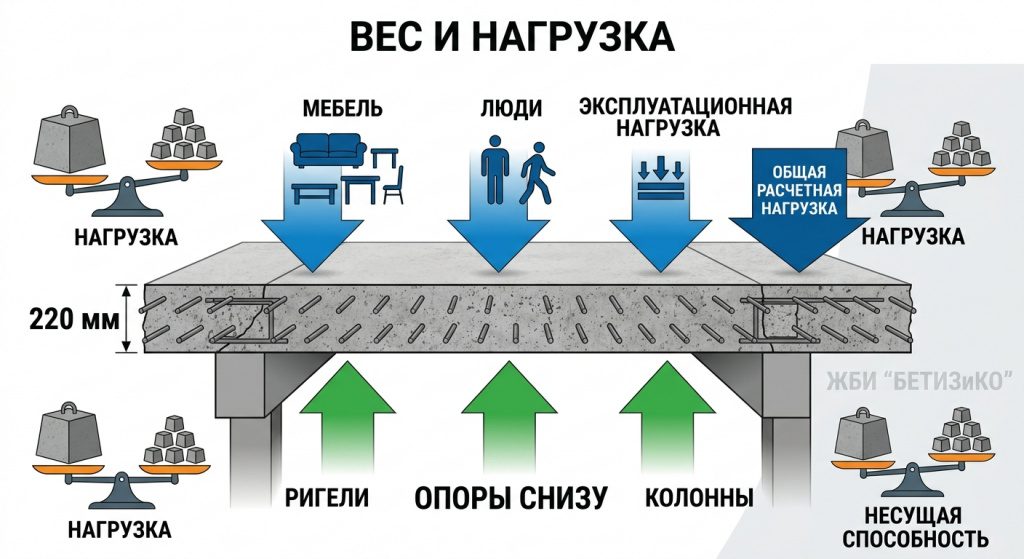

Как рассчитать несущую способность плиты под ваш пролет и нагрузку

Несущая способность - это максимальный вес, который плита может выдержать без разрушения и критических деформаций. Ошибка в расчетах на этом этапе фатальна: если нагрузка превысит предел прочности, конструкция начнет «работать» на излом, что приведет к появлению трещин.

Из чего складывается общая нагрузка?

Инженеры завода БЕТИЗ и КО делят все воздействия на две категории:

1. Постоянная нагрузка:
   • Собственный вес плиты (зависит от типа ПК, ПБ или ППС).
   • Вес стяжки пола, напольного покрытия (ламинат, плитка, паркет).
   • Вес межкомнатных перегородок, опирающихся на плиту.
   • Вес встроенной мебели и стационарного оборудования.
2. Временная нагрузка:
   • Вес людей и бытовой техники.
   • Динамические воздействия (ходьба, перемещение мебели).
   • Для промышленных объектов — вес погрузчиков, станков, складируемых товаров.

Базовая формула расчета

Для упрощенного понимания процесса можно использовать следующую логику:

Общая нагрузка (кг/м²) = Вес конструкции + Полезная нагрузка

По нормативам для жилых помещений полезная нагрузка обычно принимается равной 150–200 кг/м². Для офисов - 200–300 кг/м², а для складов и производств она рассчитывается индивидуально и может достигать 1000 кг/м² и более.

Важно: При расчете всегда закладывайте коэффициент запаса прочности 1,2–1,3. Это защитит вас от непредвиденных ситуаций, например, если вы решите установить тяжелый чугунный камин или гидромассажную ванну.

Влияние длины пролета на прочность

Чем больше расстояние между опорными стенами, тем сильнее плита изгибается под собственным весом. Поэтому одна и та же марка плиты будет иметь разную допустимую нагрузку при пролете 3 метра и 6 метров.

Например, стандартная плита ПК-60-15-8 (где «8» означает нагрузку 800 кг/м²) при пролете 6 метров выдержит полный нормативный вес. Но если вы увеличите пролет до 7 метров без дополнительных опор, реальная несущая способность снизится, и плита может не пройти проверку на прогиб.

В следующем разделе мы приведем готовые таблицы, которые избавят вас от сложных математических вычислений и помогут быстро подобрать изделие под конкретную длину пролета.

Выбор плиты по длине пролета: таблицы допустимых нагрузок для каждого типа

Длина пролета - критический параметр, определяющий выбор марки плиты. Ниже представлены усредненные данные по несущей способности для стандартных типоразмеров. Эти таблицы помогут вам сориентироваться перед заказом на заводе БЕТИЗ и КО.

Таблица 1. Допустимые нагрузки для плит ПК (пустотных)

Пустотные плиты перекрытия наиболее распространены в частном строительстве. Их прочность зависит от количества рядов арматуры и марки бетона.

Длина пролета (м)	Стандартная нагрузка (кг/м²)	Усиленная нагрузка (кг/м²)	Рекомендуемая марка
до 4.5 м	800	1000+	ПК-xx-15-8
4.5 – 6.0 м	800	Не рекомендуется	ПК-xx-15-8
6.0 – 9.0 м	Требует индивидуального расчета	Только спецзаказ	ПК-xx-15-12.5

Таблица 2. Допустимые нагрузки для плит ПБ (безопалубочных)

Благодаря технологии экструзии и предварительному напряжению арматуры, плиты ПБ показывают лучшие результаты на длинных пролетах.

Длина пролета (м)	Стандартная нагрузка (кг/м²)	Максимальная нагрузка (кг/м²)	Особенности
до 6.0 м	800–1000	1250	Идеальны для жилых домов
6.0 – 9.0 м	800	1000	Высокая жесткость конструкции
9.0 – 12.0 м	600–800	800	Требуют точного расчета прогиба

Таблица 3. Несущая способность плит ППС (сплошных)

Для промышленных объектов и большепролетных конструкций используются сплошные плиты. Их нагрузка измеряется не только в кг/м², но и в тоннах на точку опирания.

• Пролет до 9 м: выдерживают нагрузку от 1500 кг/м².
• Пролет 9–15 м: сохраняют стабильность при нагрузке 1000–1200 кг/м².
• Пролет свыше 15 м: изготавливаются по индивидуальному проекту с усиленным армированием.

Комментарий инженера: «Обратите внимание: в таблицах указаны расчетные нагрузки. При заказе всегда сообщайте нашим менеджерам, что именно будет находиться на перекрытии. Тяжелый книжный шкаф или аквариум на 500 литров создают локальную пиковую нагрузку, которую нужно учитывать отдельно».

Правильный подбор по таблице - это 80% успеха. Оставшиеся 20% зависят от качества монтажа и соблюдения технологии опирания, о чем мы поговорим далее.

Особенности применения плит в частном домостроении и многоэтажном строительстве

Хотя физика работы железобетона одинакова для всех объектов, требования к плитам перекрытия в частном доме и в высотке существенно различаются. Инженеры завода БЕТИЗ и КО выделяют ключевые аспекты, которые нужно учитывать в зависимости от масштаба строительства.

Частное домостроение: комфорт и экономия

В коттеджах и таунхаусах на первый план выходят тепло- и звукоизоляция, а также возможность прокладки коммуникаций. Здесь безоговорочным лидером остаются пустотные плиты перекрытия (тип ПК).

• Звукоизоляция: Воздушные камеры внутри плит ПК работают как естественный барьер для шума. Это критически важно для межэтажных перекрытий, чтобы шаги на втором этаже не мешали отдыху на первом.
• Коммуникации: В пустоты легко прячутся электрокабели, трубы отопления или водоснабжения, что позволяет избежать штробления стен и сохранить эстетику интерьера.
• Нагрузка: Для частного дома редко требуются нагрузки свыше 400–600 кг/м², поэтому использование дорогостоящих плит ПБ или ППС часто бывает избыточным.

Многоэтажное и коммерческое строительство: скорость и прочность

В высотных зданиях, офисных центрах и торговых комплексах приоритеты смещаются в сторону скорости монтажа, точности геометрии и способности выдерживать высокие эксплуатационные нагрузки.

1. Плиты ПБ (безопалубочные): Идеальны для массового жилищного строительства. Их гладкая поверхность («зеркальная») позволяет наносить финишное покрытие пола практически без подготовки, что ускоряет сдачу объекта.
2. Большие пролеты: В торговых залах или паркингах часто нужны свободные пространства без колонн. Здесь применяются длинные плиты ПБ (до 12–16 метров) или сплошные ППС.
3. Пожарная безопасность: Сплошные плиты ППС имеют более высокий предел огнестойкости за счет массивности бетона, что является обязательным требованием для многих общественных зданий.

Промышленный сектор и агропромышленность

Для складов, цехов и фермерских хозяйств, где планируется движение тяжелой техники (погрузчиков, тракторов), обычные пустотные плиты не подходят. В таких проектах специалисты БЕТИЗ и КО рекомендуют использовать плиты ППС с предварительным напряжением арматуры.

Практический совет: «Если вы строите гараж на две машины в частном доме, достаточно стандартной плиты ПК-8. Но если это сервисный центр с подъемниками - нужна плита с нагрузкой не менее 1000 кг/м², иначе со временем появятся микротрещины в бетоне».

Понимание специфики вашего объекта поможет не только сэкономить бюджет, но и обеспечить долговечность постройки. Далее мы разберем, как правильно читать маркировку, чтобы при заказе вам не привезли «не тот» бетон.

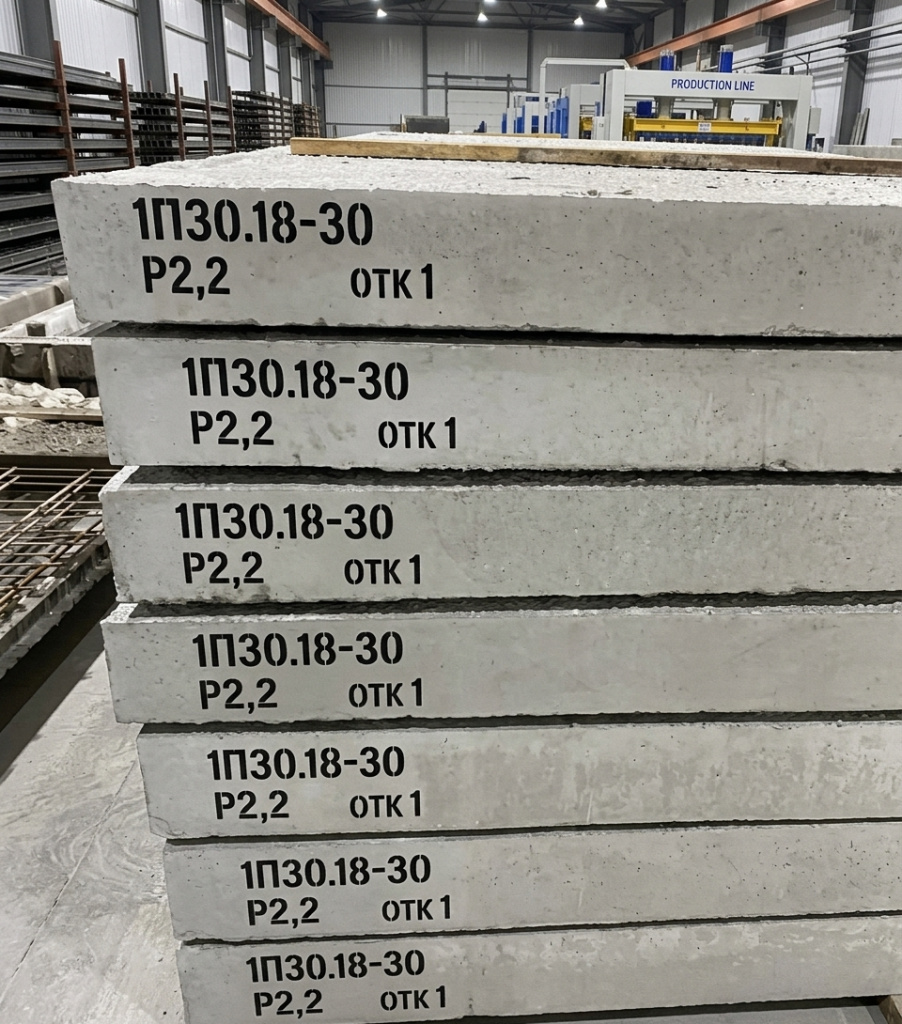

Маркировка плит перекрытия: как читать обозначения и не ошибиться при заказе

Каждая плита, сходящая с конвейера завода БЕТИЗ и КО, имеет уникальную маркировку. Это «паспорт» изделия, в котором зашифрованы его размеры, тип и несущая способность. Умение читать эти коды убережет вас от получения товара, который не подойдет к вашему проекту.

Расшифровка стандартного кода (на примере ПК 60-15-8)

Разберем самую популярную аббревиатуру по частям:

• ПК — тип изделия: плита круглопустотная. Если здесь стоит ПБ, значит плита безопалубочная, а ППС — сплошная с предварительным напряжением.
• 60 — длина плиты в дециметрах. В нашем случае это 60 дм, то есть 6 метров.
• 15 — ширина плиты в дециметрах. 15 дм равно 1.5 метрам.
• 8 — расчетная нагрузка. Цифра указывает на допустимый вес в сотнях килограммов на квадратный метр. «8» означает 800 кг/м².

Дополнительные буквенные индексы

Иногда в конце маркировки можно встретить буквы, которые говорят об особенностях армирования или бетона:

Индекс	Значение	Где применяется
а	Наличие монтажных отверстий	Для удобства крепления страховочных тросов
т	Тяжелый бетон	Стандарт для большинства ЖБИ
в	Вибропрессованный бетон	Повышенная плотность и морозостойкость

Лайфхак от технолога: «Всегда сверяйте физический размер плиты с ее маркировкой. Бывает, что из-за человеческого фактора на складе могут перепутать плиты шириной 1.2 м (12) и 1.5 м (15). Замер рулеткой займет 10 секунд, но сэкономит вам часы разбирательств на стройплощадке».

Почему важно знать нагрузку?

Если в проекте заложена плита с индексом «10» (1000 кг/м²), а вам привезли «8» (800 кг/м²), конструкция будет работать на пределе. Визуально они выглядят одинаково, но внутри у них разное количество арматурных стержней и разная марка бетона. Именно поэтому мы рекомендуем заказывать ЖБИ только у проверенных производителей, таких как БЕТИЗ и КО, где каждая партия проходит строгий контроль качества и сопровождается паспортом изделия.

Зная основы маркировки, вы сможете уверенно общаться со снабженцами и прорабами. А в следующем разделе мы обсудим самые частые ошибки, которые допускают даже опытные строители при работе с перекрытиями.

Топ-5 ошибок при выборе плит перекрытия и как их избежать

Даже имея на руках грамотный проект, застройщики часто допускают просчеты на этапе закупки и подготовки к монтажу. Специалисты завода ЖБИ «БЕТИЗ и КО» собрали пять самых критичных ошибок, которые могут стоить вам времени, денег и безопасности.

1. Игнорирование глубины опирания

Многие считают, что плиту достаточно просто положить на стену. На самом деле, для надежной фиксации требуется определенная глубина заделки:

• Для кирпичных стен - не менее 9–12 см.
• Для бетонных панелей - не менее 6–8 см.

Если завести плиту слишком глубоко, она может упереться в арматурный пояс или нарушить целостность кладки. Если слишком мелко - есть риск выпадения изделия при нагрузке.

2. Отсутствие анкеровки между плитами

Плиты не должны лежать «сами по себе». После укладки их необходимо связать между собой и со стенами с помощью стальной арматуры (анкеровки). Без этого шага конструкция остается подвижной, что приводит к расхождению швов и трещинам на потолке при малейшей вибрации или усадке дома.

3. Неправильная герметизация пустот

Торцевые отверстия плит ПК и ПБ нужно обязательно заделывать бетонным раствором или специальными заглушками. Это делается для того, чтобы внутрь не попадала влага и холодный воздух. Незакрытые пустоты становятся мостиками холода и приводят к промерзанию углов потолка зимой.

4. Попытка резать плиты неподходящим инструментом

Иногда требуется подогнать плиту под нестандартный размер. Главная ошибка - пытаться отбить край ломом или использовать диск по металлу, что приводит к сколам бетона и повреждению рабочей арматуры. Резка должна производиться исключительно алмазным диском с соблюдением техники безопасности.

5. Выбор плиты без учета веса самой конструкции

Заказывая длинные плиты ПБ или массивные ППС, не забудьте проверить, выдержит ли ваш фундамент и стены этот вес. Часто бывает, что экономия на фундаменте нивелируется выбором слишком тяжелых перекрытий, что в итоге приводит к неравномерной осадке здания.

Рекомендация эксперта: «Перед разгрузкой машин с плитами убедитесь, что место складирования подготовлено: площадка ровная, а под нижний ряд положены деревянные бруски. Хранение плит "на земле" без прокладок приводит к появлению сколов и трещин еще до начала монтажа».

Избегая этих простых, но важных ошибок, вы гарантируете своему дому долгий срок службы. В следующем разделе мы ответим на самые популярные вопросы, которые наши клиенты задают перед оформлением заказа.

Частые вопросы о плитах перекрытия

Мы проанализировали сотни запросов от наших клиентов и собрали самые популярные вопросы, которые возникают при выборе и заказе железобетонных изделий. Ответы на них помогут вам быстрее принять решение.

Какие плиты перекрытия лучше: ПК или ПБ?

Однозначного ответа нет, все зависит от задачи. Плиты ПК дешевле и лучше гасят шум благодаря воздушным камерам - это идеальный выбор для частного дома.
Плиты ПБ имеют более гладкую поверхность и могут быть длиннее (до 16 метров), что делает их незаменимыми в многоэтажном строительстве и объектах с большими пролетами. Если бюджет позволяет и нужна идеальная геометрия под чистовой пол без стяжки - выбирайте ПБ.

Можно ли резать пустотные плиты вдоль?

Да, но с осторожностью. Продольная резка допускается только по краям плиты, где нет основной рабочей арматуры. Резать плиту посередине категорически нельзя - это разрушит ее несущую способность. Для таких работ лучше использовать алмазный инструмент и привлекать специалистов завода-производителя.

Нужен ли сертификат на плиты перекрытия?

Обязательно. Сертификат соответствия ГОСТ и паспорт качества подтверждают, что бетон набрал проектную марку прочности, а арматура соответствует заявленным характеристикам. Завод БЕТИЗ и КО предоставляет полный пакет документов на каждую партию продукции. Отсутствие сертификата - первый признак кустарного производства.

Как хранить плиты перекрытия на участке до монтажа?

Главное правило - не складывать их друг на друга без прокладок. Плиты должны лежать на ровном основании через деревянные бруски толщиной не менее 15 см. Бруски располагаются строго друг над другом в точках опирания (примерно в 0,5-1 м от торцов). Высота штабеля не должна превышать 2,5 метров, чтобы нижние изделия не треснули под весом верхних.

В чем разница между нагрузкой 8 и 10?

Цифра в маркировке означает допустимую нагрузку в сотнях килограммов на квадратный метр. Плита с индексом «8» выдерживает 800 кг/м², а с индексом «10» - 1000 кг/м². Разница в 200 кг может стать решающей, если вы планируете устанавливать тяжелое оборудование, библиотеку или делать толстую армированную стяжку пола.

Совет: «Если вы сомневаетесь в расчетах, пришлите нам план вашего помещения. Инженеры БЕТИЗ и КО бесплатно подберут оптимальную схему раскладки плит и рассчитают точное количество материалов».

Заключение и рекомендации экспертов завода ЖБИ

Выбор плит перекрытия - это баланс между экономической целесообразностью, техническими требованиями проекта и безопасностью будущей эксплуатации. Мы разобрали ключевые отличия типов ПК, ПБ и ППС, научились читать маркировку и учитывать несущие нагрузки. Теперь вы готовы сделать осознанный выбор.

Краткий чек-лист перед заказом:

1. Определите тип объекта: для частного дома чаще всего оптимальны плиты ПК, для больших пролетов и коммерции - ПБ или ППС.
2. Рассчитайте нагрузку: учтите не только мебель, но и вес стяжки, перегородок и возможного оборудования.
3. Проверьте геометрию: убедитесь, что длина пролета соответствует стандартным размерам плит (с шагом 10 см для ПБ или кратным 30 см для ПК).
4. Требуйте документы: паспорт качества и сертификат соответствия ГОСТ должны сопровождать каждую партию.

«Не экономьте на качестве бетона и арматуры. Перекрытие - это скелет вашего здания, и его замена в случае ошибки стоит в десятки раз дороже первоначальной закупки. Доверяйте производство проверенным заводам с многолетней историей, таким как наш».

Если у вас остались вопросы по подбору типа плит или расчету нагрузок, свяжитесь с нами. Менеджеры завода ЖБИ «БЕТИЗ и КО» помогут подобрать оптимальную схему раскладки и обеспечат своевременную поставку продукции высокого качества. Также обратите внимание на другие виды продукции в нашем каталоге: облегченные плиты ПНО, многопустотные плиты НВ и ребристые плиты перекрытия.
