Энергетические сваи — высокопрочные железобетонные стержни квадратного сплошного сечения, которые забивают в грунт для устройства глубоких фундаментов под тяжёлые порталы и мачты воздушных линий электропередач. Незаменимы на заболоченных, слабых песчаных и пучинистых грунтах, где устройство мелкозаглублённых оснований невозможно.
Типоразмеры
| Марка | Длина, мм | Ширина, мм | Высота, мм | Масса, т | Объём бетона, м³ | Класс бетона |
|---|---|---|---|---|---|---|
| С35-3-8 | 8000 | 350 | 350 | 2,50 | 1,00 | B30 |
| С35-2-10 | 10000 | 350 | 350 | 3,10 | 1,24 | B30 |
| С35-1-12 | 12000 | 350 | 350 | 3,70 | 1,48 | B30 |
Технология изготовления и материалы
Тяжёлый бетон с объёмным армированием: продольные стальные стержни и поперечная спираль из проволоки. Спиральное поперечное армирование воспринимает касательные напряжения при забивке копром и предотвращает расслоение тела сваи от ударных нагрузок. Формование на вибростолах.
Технические характеристики
- Длина свай: 8000–12000 мм
- Сечение: 350×350 мм для всей серии
- Масса: 2,50–3,70 т
- Расчётная несущая способность на вдавливание: до 600 кН в зависимости от грунтовых условий
- Рабочий диапазон температур: от +40 до -55 °C
Классификация
- С35-3-8 — под промежуточные порталы ошиновки на относительно устойчивых площадках с ограниченной глубиной слабого слоя.
- С35-2-10 — под тяжёлые анкерно-угловые узлы и металлические балки на линиях 35–500 кВ.
- С35-1-12 — под переходы через водные преграды и болота с большой мощностью слабого грунта.
Конструктивные особенности

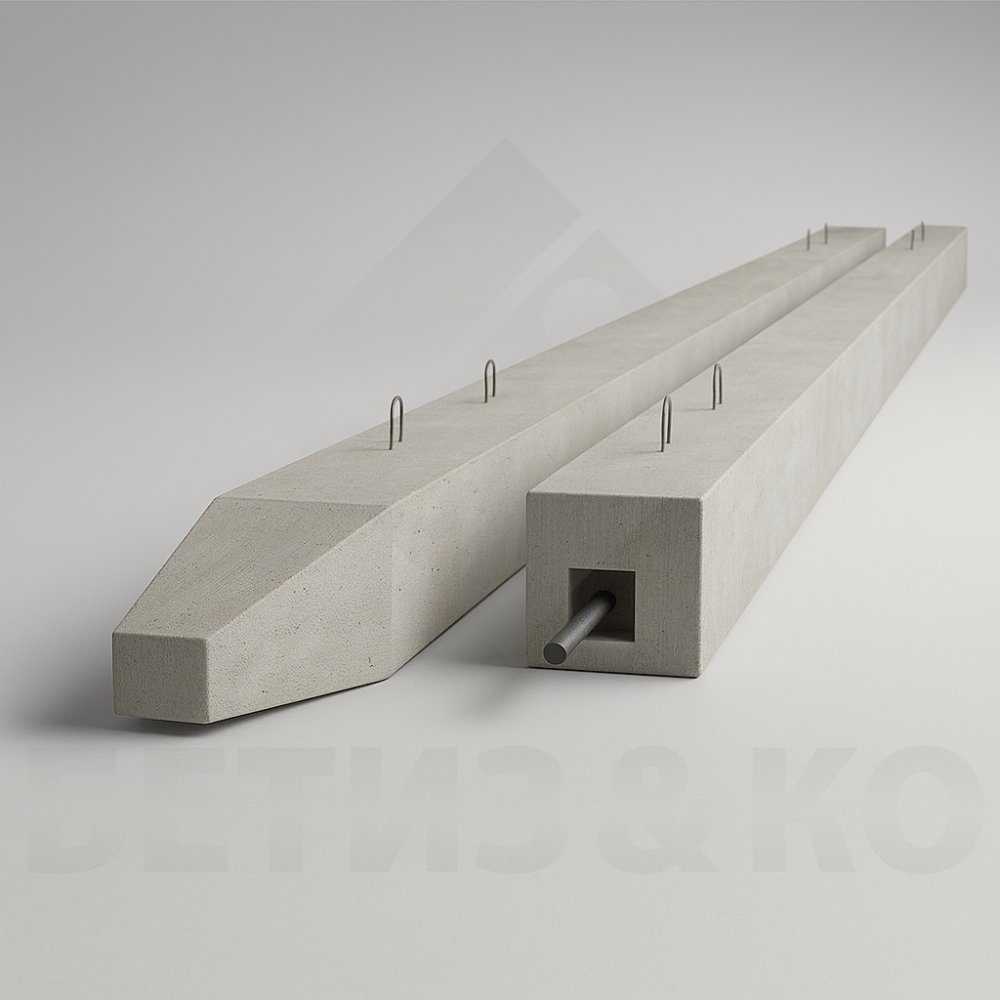

Нижний торец сваи заострён пирамидальным наконечником, что снижает сопротивление при прохождении плотных прослоек. Верхний оголовок оснащён штыревыми выпусками арматуры и стальными закладными пластинами для связи с ростверком и подключения к контуру заземления ВЛ. Единое сечение 350×350 мм у всей серии позволяет использовать один типоразмер наголовника копра для свай любой длины.
Расшифровка маркировки
С35-2-10: «С» — свая, «35» — размер сечения в сантиметрах (350×350 мм), «2» — вариант армирования по несущей способности, «10» — длина в метрах.
Преимущества
- Спиральное армирование повышает сопротивление ударным нагрузкам при забивке в 1,5 раза по сравнению с поперечными хомутами
- Срок службы — свыше 50 лет
- Бетон не реагирует на блуждающие токи и агрессивные грунтовые воды
- Класс пожаробезопасности — НГ
- Купить стойки ЛЭП и энергетические сваи к ним в едином заказе проще для закрытия полного комплекса свайно-надземных конструкций объекта
Сравнение с альтернативами
Деревянные сваи ломаются при забивке в плотный грунт и полностью сгнивают в сырости за 12 лет. Металлические винтовые трубы подвержены точечной коррозии в агрессивных средах — цена опор ЛЭП со свайным основанием из стали растёт из-за дорогостоящей диагностики и ремонта сварных швов. Железобетонные сваи серии С35 не требуют обслуживания под землёй весь проектный срок.
Заказ и доставка
Оставьте заявку, организуем доставку ЖБИ к месту бурозабивных работ по Москве и регионам.
