Типоразмеры
| Марка | Длина, мм | Ширина, мм | Высота, мм | Масса, т | Объём бетона, м³ | Класс бетона |
|---|---|---|---|---|---|---|
| Ф1-А | 2600 | 2600 | 3200 | 4,35 | 1,74 | B30 |
| Ф5-А | 3200 | 3200 | 3400 | 6,13 | 2,45 | B30 |
| ФК1-А | 2400 | 2400 | 3000 | 3,30 | 1,32 | B30 |
Технология изготовления и материалы
Тяжёлый бетон с пластифицирующими присадками для снижения влагопоглощения. Смесь заливают в металлические матрицы, уплотняют на мощных вибростолах, армируют сварными пространственными каркасами из горячекатаной стали.
Технические характеристики
- Высота подножников: 3000–3400 мм
- Площадь подошвы: до 3200×3200 мм
- Масса: 3,30–6,13 т
- Рабочий диапазон температур: от +45 до -55 °C
- Срок службы: свыше 60 лет
Классификация

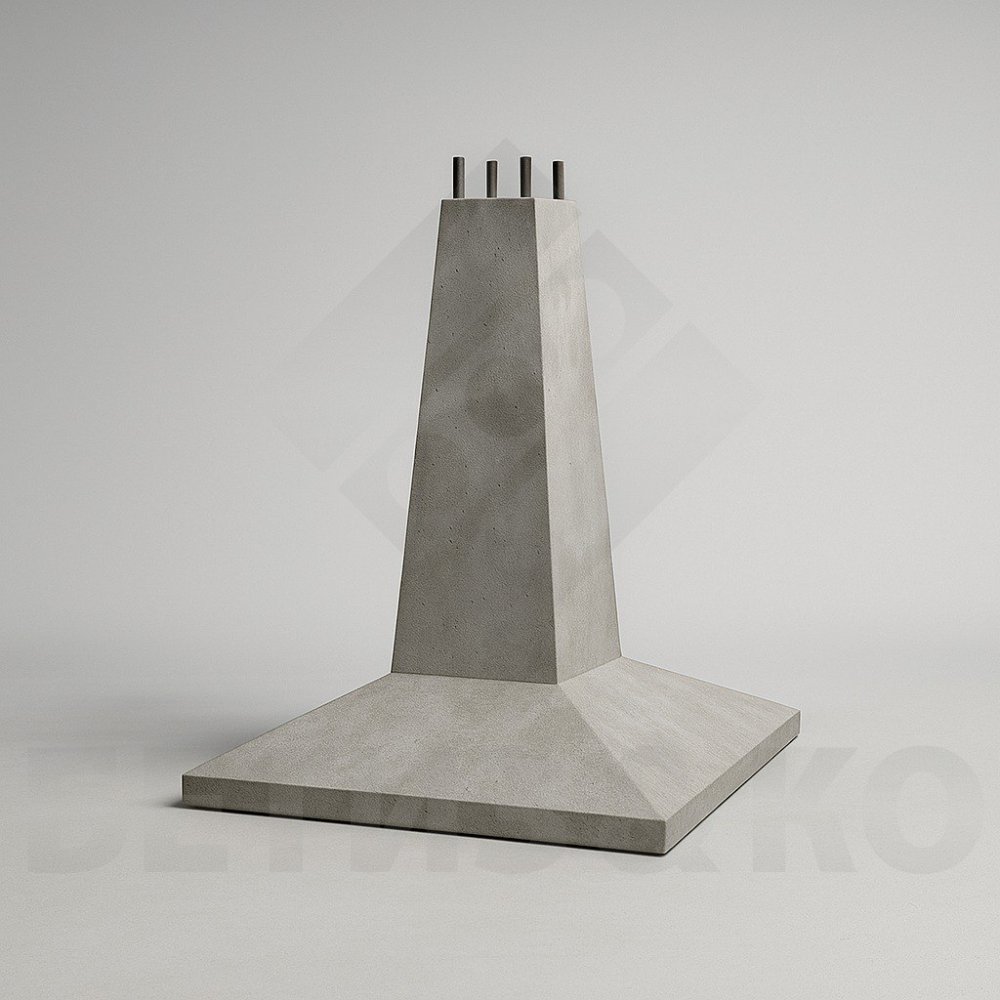

- Грибовидные подножники — стойка с опорной плитой для фиксации стальных решётчатых башен.
- Стаканные блоки — с внутренним глухим отверстием под монтаж круглых или квадратных столбов.
- Свайные основания — длинные стержни для прокладки трасс в болотистых и слабых почвах.
Конструктивные особенности
Верхний оголовок содержит анкерные болты или штыри для сопряжения с пятовыми плитами наземных металлоконструкций. Сквозь толщу бетона выведен заземляющий контур для подключения к заземлению ВЛ. Поверхность полностью покрывают битумной мастикой перед укладкой в котлован.
Расшифровка маркировки
Ф5-А: «Ф» — фундамент, «5» — порядковый номер типоразмера подошвы, «А» — класс применённой стальной арматуры. ФК — фундамент с коническим подножником.
Преимущества
- Плотный железобетон не разрушается от блуждающих токов и агрессивных грунтовых сред
- Конструкция не деформируется от пучения грунта и не требует обслуживания под землёй
- Класс пожаробезопасности — НГ
- ЖБИ для энергетики этой группы переносят морозы до -55 °C
Сравнение с альтернативами
Деревянные сваи и шпалы сгнивают в сырости за 10–12 лет. Металлические винтовые сваи подвержены язвенной коррозии в кислых средах — цена опор ЛЭП из чёрного металла с учётом частых ремонтов значительно выше. Железобетонные фундаменты для опор ЛЭП в связке с грибовидными подножниками формируют монолитный узел, исключающий крен мачты.
