Введение

Расчет жб свай под одноэтажный дом на песчаной почве - задача, которую часто решают «по соседям»: взяли сечение 200×200, длину 4 метра, шаг 2 метра, и вроде стоит. Такой подход иногда работает, но именно на песке он даёт самый неприятный разброс: на одном участке крупный плотный песок держит всё, что на него поставишь, а в трёхстах метрах пылеватый водонасыщенный грунт зимой поднимает лёгкий дом на несколько сантиметров и рвёт отделку.

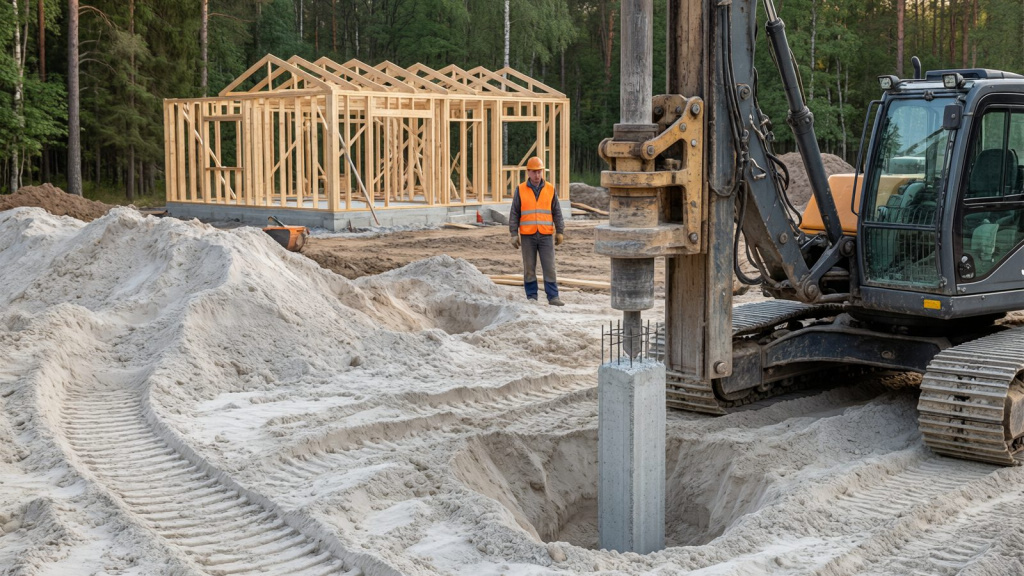

Забивка железобетонной сваи в песчаный грунт: сечение и длина подбираются расчетом, а не «по соседям»

Хорошая новость в том, что расчет свайного фундамента для одноэтажного дома - это не высшая математика. Он сводится к четырём последовательным действиям: собрать нагрузки, определить несущую способность сваи по грунту, назначить шаг свай и связать всё жёстким ростверком. Все формулы и таблицы берутся из СП 24.13330.2021 «Свайные фундаменты», а значения сопротивлений - из таблиц 7.2 и 7.3 того же документа. Ниже разобран полный алгоритм с реальными числами: от сбора нагрузок до проверки на морозное пучение.

Сразу зафиксируем рамки. Статья посвящена висячим забивным железобетонным сваям квадратного сечения заводского изготовления по ГОСТ 19804 - именно их чаще всего применяют в частном домостроении. Винтовые, буронабивные и сваи-стойки считаются иначе. И главное: любой корректный расчет начинается с геологии участка, а не с каталога производителя. Без данных о типе и плотности песка можно получить красивую таблицу, которая не будет иметь отношения к вашему пятну застройки.

Что именно рассчитывают: сечение, длина и шаг - три разные задачи

Распространённая путаница: «рассчитать сваи» воспринимают как одно действие. На самом деле это три независимых расчета, которые выполняются в строгой последовательности и отвечают на разные вопросы.

Три уровня расчета

• Сечение и длина сваи - какая несущая способность у одного элемента. Здесь работают характеристики грунта: сопротивление под нижним концом и трение по боковой поверхности.
• Шаг и число свай - сколько элементов нужно и как их расставить по плану. Здесь работает вес дома и конструктивные ограничения по ростверку.
• Ростверк - как нагрузка передаётся от стен к сваям и что происходит при неравномерной осадке. Здесь работает уже не грунт, а железобетон.

Порядок всегда один и тот же: сначала геология, затем нагрузки, затем несущая способность одиночной сваи, шаг и расстановка, ростверк и, наконец, проверки по деформациям и пучению. Попытка начать с середины - например, сначала выбрать сечение по каталогу, а потом «подогнать» под него число свай - приводит либо к перерасходу, либо к трещинам в стенах.

Почему для одноэтажного дома грунт почти никогда не лимитирует

Это ключевой момент, который меняет всю логику подбора. Одноэтажный каркасный дом или дом из газобетона весит немного: полная расчетная нагрузка редко превышает 1000 кН. При этом одна забивная железобетонная свая сечением 200×200 мм и длиной 4 метра в песке средней плотности держит 150–160 кН допустимой нагрузки. То есть по грунту достаточно шести-семи свай на весь дом.

Но шесть свай под дом 8×10 метров поставить нельзя: ростверк между ними прогнётся, а стены из газобетона треснут. Поэтому реальное число свай и реальный шаг определяются не несущей способностью грунта, а жёсткостью ростверка и конструктивными требованиями. Расчет по грунту в этом случае выполняет роль проверки: он подтверждает, что запас есть и нагрузка на сваю составляет 20–30 процентов от допустимой.

Обратная ситуация возникает на пылеватых водонасыщенных песках и при наличии под ними торфа или ила. Там несущая способность падает в разы, и расчет уже диктует и длину, и сечение, и число элементов. Именно поэтому начинать надо с геологии, а не с каталога.

Логика расчета одинакова для любых построек - меняются лишь нагрузки. Каркасный дом, баня или беседка дают малый вес; дом из кирпича, каменный коттедж или здание из бревна и оцилиндрованного бруса - существенно больший. Двухэтажные строения приближаются к границе, при которой сечение 200×200 уже не подходит и требуется иной расчет.

Геология песчаного участка: какие данные нужны до начала расчета

Расчет жб свай невозможен без трёх параметров грунта: вида песка по крупности, его плотности и положения уровня грунтовых вод. Всё остальное - производное. Эти данные даёт отчёт об инженерно-геологических изысканиях, а при его отсутствии - собственное ручное бурение и пробная забивка.

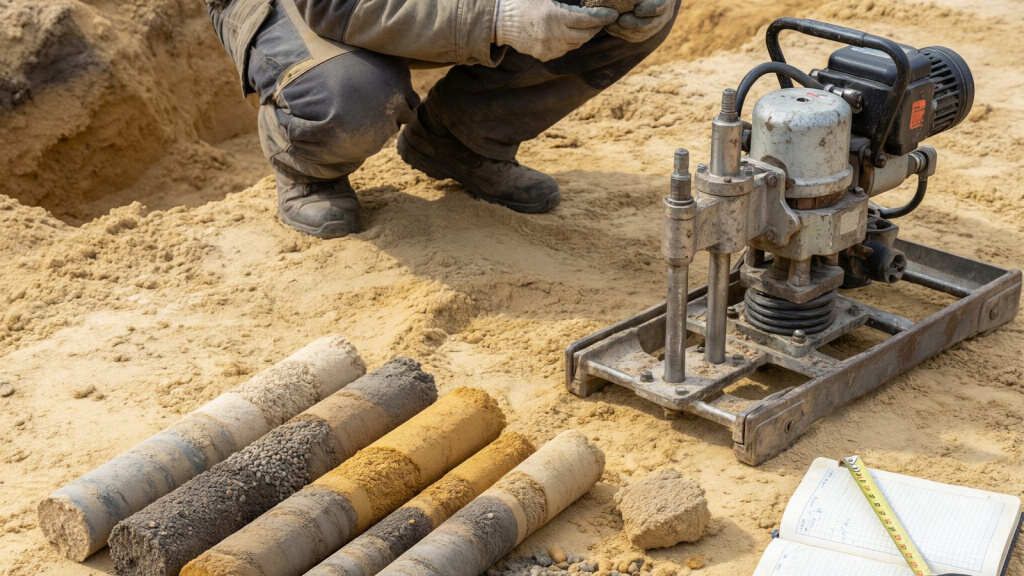

Керны из шурфа: тип песка, его плотность и уровень грунтовых вод - исходные данные для расчета

Классификация песков по крупности

По ГОСТ 25100 пески делят на пять разновидностей, и для расчета это принципиально: значения сопротивления под нижним концом сваи для крупного и пылеватого песка отличаются втрое.

Плотность сложения и коэффициенты к таблицам

Один и тот же мелкий песок в рыхлом и плотном состоянии даёт разную несущую способность. Плотность определяют по коэффициенту пористости или, что точнее, по данным статического зондирования. СП 24.13330.2021 разрешает повышать табличные значения для плотных песков:

• сопротивление R под нижним концом увеличивают на 100 %, если плотность установлена статическим зондированием, и на 60 % — если другими методами изысканий, но не более чем до 20 000 кПа;
• сопротивление fi на боковой поверхности увеличивают на 30 % по сравнению с табличным.

Отдельно таблица 7.4 учитывает способ погружения. Для забивки молотом коэффициенты равны единице, а вот лидерное бурение резко снижает боковое трение: при диаметре скважины, равном стороне квадратной сваи, коэффициент условий работы на боковой поверхности падает до 0,5, а при скважине на 5 см меньше - до 0,6. Зато статическое вдавливание в пески крупные, средней крупности и мелкие даёт повышающий коэффициент 1,1 под нижним концом.

Что обязательно уточнить на участке

1. Напластование. Песок не всегда однороден на всю глубину. Под слоем крупного песка может лежать пылеватый, а под ним — линза торфа или текучего суглинка. Свая обязана пройти слабый слой насквозь и опереться на несущий.
2. Уровень грунтовых вод. Замеряют минимум дважды - в межень и в период максимального увлажнения. Для железобетонных забивных свай вода не агрессивна, но она определяет пучинистость и технологию работ.
3. Глубину промерзания. Для крупных песков и песков средней крупности морозное пучение практически не проявляется, а для мелких и пылеватых при водонасыщении проявляется в полной мере.
4. Наличие насыпных грунтов. Насыпь не является несущим слоем: боковое трение в её пределах в расчет не берут.

Минимальный набор для частного дома - две -три скважины или шурфа глубиной 5–8 метров по пятну застройки плюс одна пробная свая. Стоимость таких работ несопоставима со стоимостью переделки фундамента, а расчет становится не предположением, а инженерной задачей с исходными данными.

Характеристики земли в пределах одного региона меняются от площадки к площадке, а во времени — при сезонном увлажнении и промерзании. Поэтому геологию снимают именно под пятно застройки, а не «в среднем по району»: соседний участок не гарантирует тех же сопротивлений.

Если под песком оказалась глина

Чистый песчаный разрез - редкость. Ниже трёх-четырёх метров нередко залегают супесь, суглинок, а иногда и глина. Это не приговор, но требует перерасчета: сопротивление под нижним концом для глинистых грунтов берут из той же таблицы 7.2 по показателю текучести IL, а значение fi на боковой поверхности — из таблицы 7.3, где для глины при том же показателе текучести сопротивление в несколько раз ниже, чем для мелкого песка. Разница многократная, и она способна изменить всю схему фундамента.

Проектирование свайных фундаментов в смешанном разрезе обязательно опирается на данные бурения: норматив запрещает принимать табличные значения без сведений о напластовании. Отчёт об изысканиях — не бюрократия, а единственное законное основание для расчета.

Сбор нагрузок от одноэтажного дома: считаем вес в кН

Второй блок исходных данных — нагрузка на сваю. Её получают сбором постоянных и временных нагрузок по СП 20.13330. Считают не «на глаз», а по элементам: стены, перекрытия, кровля, снег, собственный вес ростверка.

Удельные веса конструкций

Пример сбора нагрузок: каркасный дом 8×10 метров

Исходные данные: одноэтажный каркасный дом, высота стен 2,7 м, одна внутренняя несущая стена длиной 8 м, чердачное и цокольное перекрытия по деревянным балкам, кровля из металлочерепицы, участок в III снеговом районе, ростверк монолитный сечением 300×400 мм.

Длина ростверка в этом примере — периметр наружных стен 36 м плюс внутренняя стена 8 м, итого 44 погонных метра. Нагрузка на погонный метр ростверка: 705 / 44 = 16,0 кН/м. Именно эта цифра понадобится при определении шага свай.

Для сравнения: такой же дом из газобетона D500 толщиной 300 мм с ростверком 400×500 мм даст около 970–1000 кН расчетной нагрузки, то есть 22,7 кН на погонный метр. Разница ощутимая, но, как покажет следующий раздел, на число свай она почти не влияет.

Что часто забывают учесть

• Террасу, крыльцо и пристройку — их считают отдельно, потому что у них своя схема опирания и своя осадка.
• Печь, камин или котёл — точечная нагрузка в несколько сотен килограммов требует отдельной сваи или усиления ростверка.
• Нагрузку от напольной стяжки и отделки — для одноэтажного дома это ещё 100–150 кг/м².
• Ветровую составляющую — для свайного фундамента с высоким ростверком появляется выдёргивающее усилие.

Несущая способность жб сваи по грунту: формула из СП 24.13330.2021

Ядро всего расчета — формула 7.9 свода правил для висячих забивных свай. Она складывает две составляющие: опирание нижнего конца на грунт и трение по боковой поверхности ствола.

Формула и расшифровка

Fd = γc × (γcR × R × A + γcf × u × Σ fi × hi)

• γc — коэффициент условий работы сваи в грунте, принимают равным 1,0;
• R — расчетное сопротивление грунта под нижним концом, кПа, по таблице 7.2;
• A — площадь опирания сваи, м², равна стороне сечения в квадрате;
• u — периметр поперечного сечения, м, для квадрата это четыре стороны;
• fi — сопротивление i-го слоя грунта на боковой поверхности, кПа, по таблице 7.3;
• hi — толщина i-го слоя грунта, м, слои принимают не толще 2 м;
• γcR и γcf — коэффициенты условий работы грунта под концом и по боковой поверхности, по таблице 7.4 в зависимости от способа погружения.

Значения R для песков средней плотности

Таблица 7.2 даёт сопротивление под нижним концом забивных свай в зависимости от глубины погружения и вида песка. Приведём фрагмент, которого достаточно для одноэтажного строительства.

Значения приведены для песков средней плотности; для промежуточных глубин их интерполируют, а перед применением сверяют с действующей редакцией свода правил. Важное ограничение из примечания 5 к таблице: табличные значения R допускается применять только при заглублении сваи в неразмываемый и несрезаемый грунт не менее чем на 3 метра для зданий и сооружений. Поэтому свая длиной 2,5 метра формально лишает вас права считать по таблице — это одна из причин, почему минимальная длина для жилого дома составляет 3 метра.

Значения fi по боковой поверхности

Боковая поверхность сваи работает иначе, чем подошва: для 1-этажного дома в плотном песке она даёт до половины всей несущей способности. Пласты грунта при расчете расчленяют на однородные слои толщиной не более 2 метров, а fi берут по средней глубине расположения каждого слоя. Для промежуточных глубин значения интерполируют.

От несущей способности к допустимой нагрузке

Fd — это предельное сопротивление грунта. Работать с ним напрямую нельзя: условие эксплуатации выглядит как γn × N ≤ Fd / γc,g, где γn — коэффициент надёжности по ответственности сооружения (для частного дома принимают 1,0), а γc,g — коэффициент надёжности по грунту:

• 1,4 — если несущая способность определена расчетом по таблицам свода правил, в том числе по динамическим испытаниям без учёта упругих деформаций грунта;
• 1,25 — если расчет выполнен по результатам статического зондирования или динамических испытаний с учётом упругих деформаций;
• 1,2 — если несущая способность подтверждена полевыми испытаниями статической нагрузкой.

Отсюда практический вывод: полноценные испытания свай снижают коэффициент с 1,4 до 1,2, то есть увеличивают допустимую нагрузку на 17 процентов. На доме в двадцать четыре сваи это минус три-четыре элемента — испытания обычно окупаются.

Проверка по прочности материала сваи для заводских железобетонных изделий практически никогда не бывает определяющей: свая сечением 200×200 мм из бетона класса В25 с четырьмя стержнями арматуры А400 диаметром 12 мм выдерживает свыше 700 кН, тогда как грунт под ней «даёт» не более 160 кН. Лимитирует всегда грунт.

Отдельно зафиксируем: расчет несущей способности по таблицам свода правил — это предварительная оценка. Точное значение даёт статическое зондирование или полевое испытание, и именно оно становится основанием для итоговой проектной документации на коттедж или дачный дом.

Забивные сваи погружают в грунт дизельным или гидравлическим молотом с самоходной установки. Там, где забивка невозможна из-за плотной застройки, бетонные и металлические опоры устанавливают методом статического вдавливания, что требует специального проекта и других коэффициентов условий работы грунта.

Расчет сечения и длины сваи: пример для песка средней плотности

Соберём всё вместе на конкретном примере. Исходные данные: участок сложён мелким песком средней плотности, уровень грунтовых вод на глубине 3,5 метра, слабых прослоев нет, дом каркасный 8×10 метров с расчетной нагрузкой 705 кН. Рассматриваем три марки свай по ГОСТ 19804, где первые цифры обозначают длину в дециметрах, а вторые — сторону квадратного сечения в сантиметрах.

Расчет сваи С40.20 длиной 4 метра

1. Площадь опирания A = 0,2 × 0,2 = 0,04 м²; периметр u = 4 × 0,2 = 0,8 м.
2. Глубина погружения нижнего конца 4 м, мелкий песок: R = 3200 кПа.
3. Разбиваем ствол на слои: 0–2 м со средней глубиной 1 м, fi = 23 кПа; 2–4 м со средней глубиной 3 м, fi = 35 кПа.
4. Сумма бокового сопротивления: 23 × 2 + 35 × 2 = 116 кПа·м.
5. Fd = 1,0 × (1,0 × 3200 × 0,04 + 1,0 × 0,8 × 116) = 128 + 92,8 = 220,8 кН.
6. Допустимая нагрузка P = 220,8 / 1,4 = 157,7 кН, то есть около 16,1 тонны.

Сравнение марок свай

Для сваи С30.20 расчет аналогичен: слой 0–2 м даёт 23 × 2 = 46, слой 2–3 м со средней глубиной 2,5 м — около 32 кПа на метр, итого 78 кПа·м. Тогда Fd = 3000 × 0,04 + 0,8 × 78 = 120 + 62,4 = 182,4 кН.

Какое сечение выбирать по типу дома

Правильно подобранная марка сваи — это комбинация длины и стороны сечения, а не только размер. Одна и та же марка сваи в крупном и в пылеватом песке даст разную несущую способность, поэтому выбор всегда привязывают к геологии.

Поскольку грунт для одноэтажного дома почти всегда даёт запас, сечение подбирают не по несущей способности, а по типу стен, жёсткости ростверка и удобству опирания конструкций.

Как назначать длину сваи

• Не менее 3 метров заглубления в несущий слой — иначе табличные значения R неприменимы.
• Плюс высота срезаемой части и заделка в ростверк: обычно свая выступает на 100–150 мм, а в ростверк заделывается на 50–100 мм с выпуском арматуры.
• Если под песком обнаружен слабый слой — торф, ил, текучий суглинок, — сваю протыкают насквозь до кровли несущего грунта, даже если это означает длину 6–8 метров.
• Заглубление ниже глубины промерзания для свай не является обязательным, но для пылеватых водонасыщенных песков его учитывают в расчете на морозное пучение.

Как эти марки ищут в каталогах

В прайсах заводов-изготовителей те же изделия проходят под другими обозначениями: жб сваи 200х200 длиной 3 и 4 метра, жб сваи 250х250 длиной 4 и 5 метров. Это ровно те марки С30.20, С40.20, С40.25 и С50.25, которые мы посчитали выше, — разница только в способе записи.

При закупке проверяют три вещи. Во-первых, паспорт и сертификат на партию с указанием класса бетона, морозостойкости и марки арматуры. Во-вторых, геометрию: отклонение по длине более 20 мм и по стороне сечения более 5 мм — признак некондиции. В-третьих, условия хранения и доставки: сваи складируют на прокладках, а разгрузка сбрасыванием ломает наконечник ещё до забивки.

Отдельно учитывайте этажность: с ростом этажности и веса дома допустимая нагрузка на одну сваю перестаёт быть избыточной, и расчет уже диктует не только шаг, но и сечение. В одноэтажном доме этот переход обычно не наступает, а для двух этажей становится определяющим.

Шаг свай: как определить расстояние между сваями

Расчет шага свай — параметр, который в частном домостроении чаще всего назначают по привычке, без обоснования, и одновременно тот, где ошибиться проще всего. Его пытаются вывести только из несущей способности, тогда как в реальности он ограничен сверху жёсткостью ростверка, а снизу — работой грунта в группе.

Зная допустимую нагрузку, несложно понять, сколько нужно свай: суммарную нагрузку делят на допустимую и округляют вверх. Исходя из количества свай и их шага строят схему: делают сваи с небольшим запасом и вбивают сваи строго по разметке. Проверить несущую способность фундамента можно пробной статической нагрузкой, а сама схема должна быть согласована до начала забивки — это поможет решить, какой шаг и какое сечение оставить в проекте.

Расчетный шаг по несущей способности

Формула проста: шаг = допустимая нагрузка на сваю / нагрузка на погонный метр ростверка. Для нашего примера: 157,7 / 16,0 = 9,9 метра. То есть по грунту сваи можно ставить почти через десять метров.

Это не ошибка расчета, а подтверждение вывода из второго раздела: для одноэтажного дома на песке грунт не лимитирует. Принимать шаг 9,9 метра, разумеется, нельзя — ростверк такой длины прогнётся под собственным весом и весом стены.

Конструктивные ограничения

Минимальное расстояние между сваями

Нижняя граница тоже нормируется. Оси забивных свай располагают не ближе трёх диаметров, то есть для сечения 200×200 мм минимальное расстояние между осями составляет 0,6 метра. На практике для частных домов принимают не менее 1 метра: при более частой расстановке грунт между сваями работает как единый массив, и эффективность группы падает — вы платите за элементы, которые почти не добавляют несущей способности.

Дополнительно учитывают влияние забивки: в плотных песках погружение одной сваи уплотняет грунт вокруг, и соседние элементы при близкой расстановке получают ложный отказ. Их приходится добивать или переносить.

Где сваи ставят обязательно

• Все углы здания, включая внутренние углы сложных планов.
• Пересечения наружных и внутренних стен.
• Концы каждой стены и границы деформационных швов.
• Под несущими простенками и стойками, передающими сосредоточенную нагрузку.
• Под печами, каминами, котельным оборудованием, тяжёлыми бойлерами.
• По контуру пристроек и террас — с самостоятельной схемой или деформационным швом.

Расчет числа свай по плану

Финальный расчет шага свай выполняют по плану: сначала расставляют обязательные точки, затем заполняют пролёты между ними. Для дома 8×10 метров с одной внутренней стеной длина ростверка составляет 44 погонных метра. При шаге 2 метра по длине ростверка получается 22 точки опирания; обязательные сваи в углах и на пересечениях уже входят в эту сетку. Итог — 22–24 забивные железобетонные сваи сечением 200×200 мм с учётом резерва под сосредоточенные нагрузки.

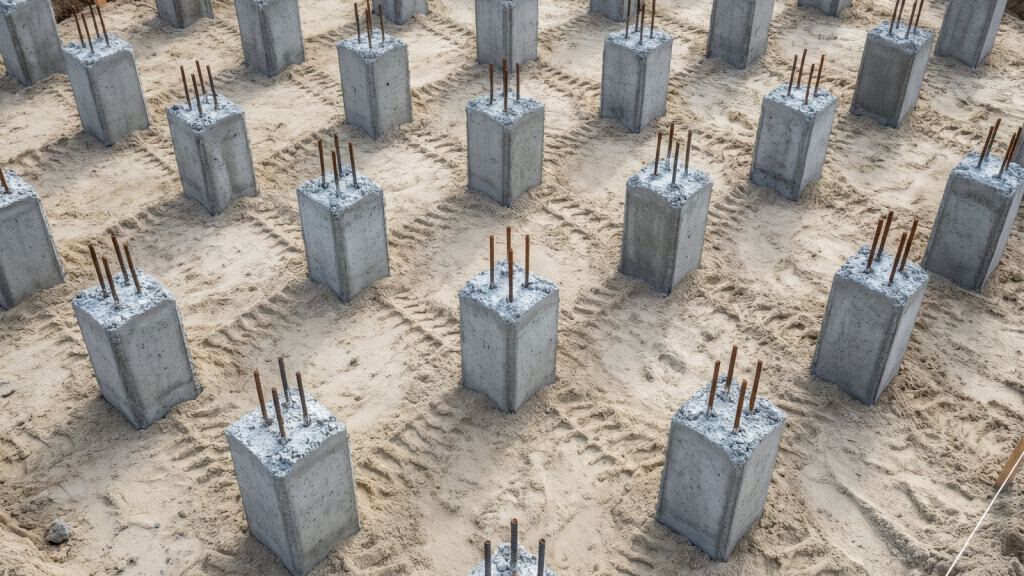

Регулярная сетка свай и опалубка ростверка: шаг диктуется жёсткостью ленты, а не несущей способностью грунта

Проверяем фактическую загрузку: 705 кН / 22 = 32,0 кН на сваю при допустимых 157,7 кН. Коэффициент использования составляет 0,20 — запас пятикратный. Крайние сваи в ряду нагружены сильнее, поэтому для них вводят коэффициент 1,1–1,2, но и с его учётом загрузка остаётся в пределах 25 процентов.

Отсюда правило: для одноэтажного дома на песке число свай всегда диктуется конструктивной расстановкой, а расчет по грунту служит проверкой запаса. Если проверка показывает загрузку выше 70 процентов - значит, вы либо недооценили вес дома, либо ошиблись с типом песка.

На участке со сложным рельефом шаг уменьшают, а сваи по внешней стороне забивают глубже. Разметка свайного поля выполняется до начала работ, границы поля проверяют геодезически, поскольку от этого зависит устойчивость ростверка. Чем больше пролёт между опорами, тем жёстче требования к ленте, поэтому область применения обвязки брусом ограничена лёгкими постройками.

Обвязку делают монолитной либо используют металлический профиль; если узел необходимо сделать своими силами, берут схему производителя и проверяют её с помощью расчета. В готовом фундаменте оголовки стоят на проектной отметке, отклонение более 50 мм недопустимо, а нагрузка на погонный метр распределяется примерно равномерно.

Отдельно проверяют монтаж: если бригада ставит сваи с отклонением от оси более 50 мм, фактическая схема расстановки перестаёт соответствовать расчетной, и ростверк получает непредусмотренный изгибающий момент. Геодезическая разбивка и контроль вертикальности после забивки — обязательная часть работ.

Ростверк и морозное пучение: что чаще всего губит лёгкий дом на песке

Ростверк — элемент, который связывает отдельные сваи в единую систему и передаёт нагрузку от стен. Именно с ним связано большинство проблем одноэтажных домов на сваях: сам грунт обычно имеет огромный запас, а вот жёсткости обвязки не хватает.

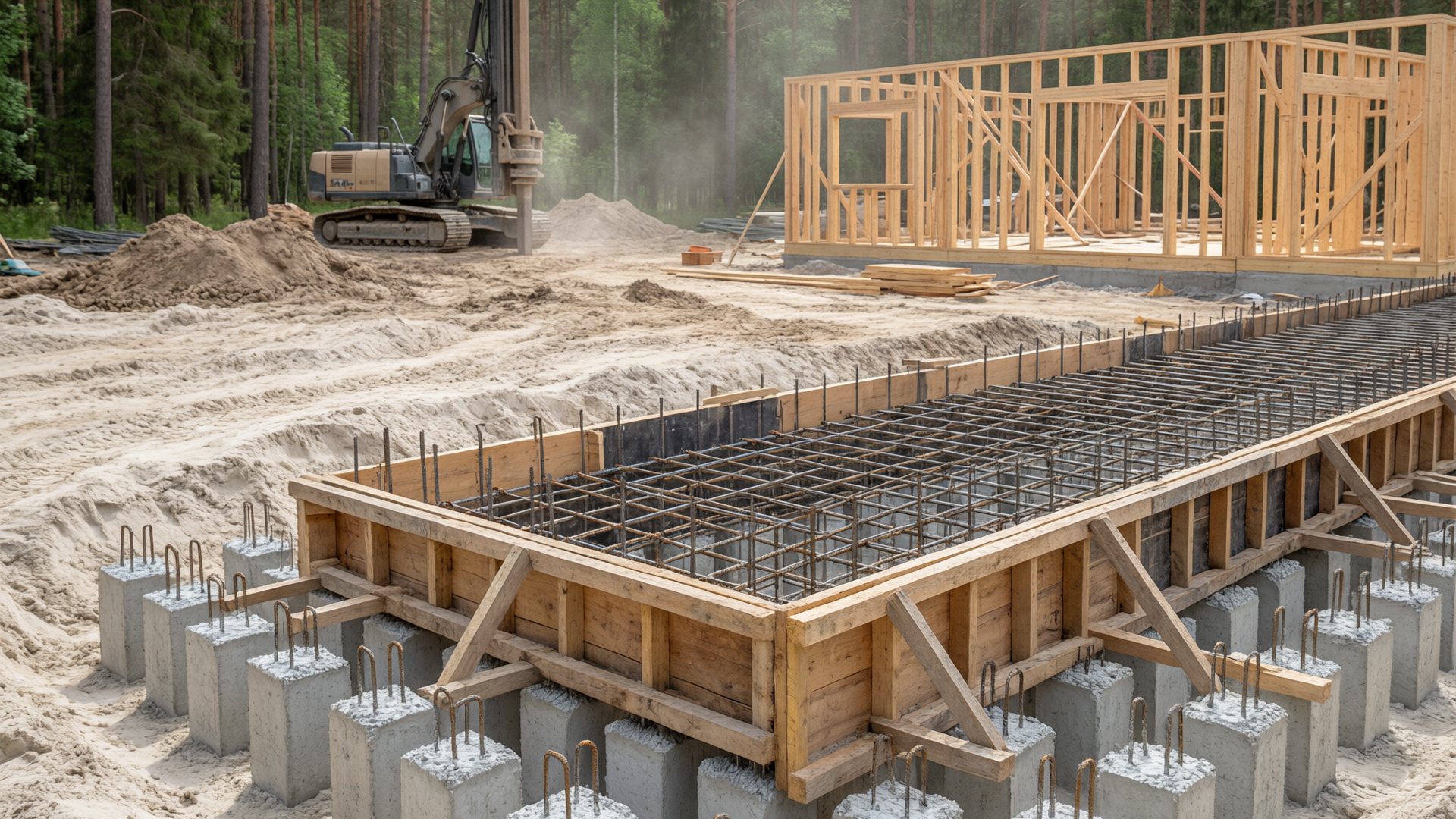

Обвязка свай монолитным ростверком превращает разрозненные опоры в единую пространственную раму: именно она, а не каждая свая по отдельности, сопротивляется неравномерной осадке и горизонтальным смещениям.

Типы ростверка и где какой уместен

Для дома из газобетона допустим только жёсткий монолитный железобетонный ростверк. Газобетон практически не работает на изгиб: прогиб ленты на 5–8 мм даёт трещину по стене. Для каркасного дома допускается обвязка брусом или швеллером, но с обязательной анкеровкой к оголовкам свай и с расчетом на горизонтальное смещение.

Сечение и армирование монолитного ростверка

• Ширина — не менее толщины стены плюс 50 мм, для газобетона 300 мм обычно принимают 400 мм.
• Высота — от 300 мм для лёгких каркасных домов и от 400–500 мм при шаге свай более 2,5 метра.
• Продольное армирование — 4–6 стержней А400 диаметром 12 мм, хомуты Ø6–8 мм с шагом 200–300 мм.
• Защитный слой бетона — 40–50 мм, класс бетона не ниже В15 для монолитных конструкций по СП 24.13330.2021.
• Заделка сваи в ростверк — 50–100 мм с выпуском и загибом рабочей арматуры, что обеспечивает анкерную связь.

Морозное пучение на песке: где реальный риск

Расхожее мнение «песок не пучинит» верно только для крупных песков и песков средней крупности при низком уровне грунтовых вод. Мелкий и особенно пылеватый песок в водонасыщенном состоянии относится к пучинистым грунтам, и зимой он увеличивается в объёме на 3–7 процентов.

Для тяжёлого дома это не критично: вес постройки прижимает фундамент. Для лёгкого одноэтажного каркасника возникает обратная задача — сила пучения может превысить вес дома и нагрузку от трения по боковой поверхности, и сваю начнёт выпучивать. Расчет на выдёргивающую нагрузку выполняется по приложению Г СП 24.13330.2021, и для одноэтажных домов на пылеватых песках он обязателен.

Мероприятия против пучения

1. Заглубление сваи ниже границы пучинистого слоя — обычно это плюс 0,5–1,0 метра к расчетной глубине промерзания.
2. Высокий ростверк с зазором 100–150 мм, чтобы поднимающийся грунт не давил на ленту.
3. Пристенный дренаж и отвод верховодки от пятна застройки.
4. Утеплённая отмостка шириной от 1 метра — снижает глубину промерзания под домом.
5. Обратная засыпка пазух непучинистым грунтом: песком средней крупности или щебнем.
6. Забирка или цоколь, не связанный жёстко с ростверком и с грунтом одновременно.

Существует и обратная сторона экономии: облегчённый ростверк дешевле, но трещина в стене обходится дороже любого усиления. Благодаря жёсткой ленте нагрузка перераспределяется, и схема подходит не только для жилого дома — на свайном поле ставят бани, беседки и гаражи. Срок службы железобетона исчисляется десятками лет, речь идёт о ресурсе, сопоставимом с ресурсом самого дома.

Песок песку рознь: риски пылеватых и водонасыщенных грунтов

Песчаная почва — общее название для пяти совершенно разных оснований. Крупный гравелистый песок и водонасыщенный пылеватый песок формально попадают в одну категорию, но ведут себя противоположным образом. Расчет жб свай должен это учитывать.

Сильные стороны песчаного основания

• Хороший дренаж: вода уходит быстро, замачивание основания маловероятно.
• Высокое сопротивление под нижним концом — от 3000 до 7700 кПа в зависимости от разновидности и глубины.
• Уплотнение при забивке: погружение сваи вытесняет грунт и повышает плотность вокруг ствола.
• Малые и равномерные осадки: для одноэтажного дома осадка свайного фундамента в песке обычно составляет 1–3 см.
• Возможность применять повышенные коэффициенты при статическом зондировании и вдавливании.

Опасные сценарии

Плывун. Водонасыщенный пылеватый песок при вскрытии скважины или лидерной скважины течёт вместе с водой. Работать в нём тяжело: скважина оплывает, свая уходит с отклонением от оси, а боковое трение оказывается ниже расчетного. Решение — обсадные трубы, отказ от лидерного бурения и обязательная пробная забивка.

Разжижение при вибрации. Плотный, на первый взгляд, водонасыщенный пылеватый песок под действием ударов сваебоя теряет структуру и переходит в текучее состояние. Последствия касаются не только вашей стройки: динамическое воздействие способно повредить фундаменты соседних построек. При близком соседстве применяют статическое вдавливание вместо забивки.

Неоднородность напластования. Песчаная толща часто содержит линзы: под двухметровым слоем крупного песка залегает полуметровый прослоек ила или торфа. Если свая остановится в крупной фракции и не проткнёт линзу, расчет по таблице 7.2 окажется завышенным.

Суффозия. При активном дренаже из пылеватого песка выносятся мелкие частицы, и основание под подошвой сваи постепенно разуплотняется. Дренаж проектируют с фильтром обратного слоя.

Влияние способа погружения на результат

Практический смысл таблицы: если подрядчик решил облегчить себе работу и пробурить лидерные скважины, несущая способность сваи по боковой поверхности падает вдвое. Для тяжёлого дома это может быть критично, для лёгкого одноэтажного — запас всё равно останется, но пересчитать несущую способность обязан проектировщик, а не бригадир.

Проверки, испытания и типовые ошибки расчета

Свайный фундамент рассчитывают не один раз, а проверяют по нескольким группам предельных состояний. Для одноэтажного дома полный список выглядит так.

Обязательные проверки

1. По несущей способности грунта — условие γn × N ≤ Fd / γc,g для наиболее нагруженной сваи, с учётом повышенного нагружения крайних элементов.
2. По прочности материала — для заводских железобетонных свай подтверждается паспортом производителя, проверяется только заделка в ростверк.
3. По деформациям — определение осадки условного фундамента. Для песчаного основания осадка обычно 1–3 см, но важна не абсолютная величина, а неравномерность: относительный перекос не должен превышать 0,004–0,006 в зависимости от конструктивной схемы здания.
4. На выдёргивающую нагрузку — при пучинистых пылеватых песках и высоком ростверке.
5. Ростверк на изгиб, срез и продавливание — по СП 63.13330, отдельно проверяют участки между сваями и узлы заделки.
6. Группа свай — при шаге менее шести диаметров вводят коэффициент снижения эффективности группы.

Полевые испытания: как легально уменьшить число свай

Пробная забивка на участке стоит недорого, но даёт два результата. Первый — фактический отказ сваи, по которому уточняют длину. Второй — право применить пониженный коэффициент надёжности по грунту: 1,25 при динамических испытаниях с учётом упругих деформаций и 1,2 при статических. Переход с 1,4 на 1,2 увеличивает допустимую нагрузку на 17 процентов, что на двадцати-двадцати четырёх сваях экономит несколько элементов и полностью окупает испытания.

Типовые ошибки при расчете

• Расчет без геологии, по типу грунта соседнего участка.
• Длина сваи менее 3 метров — табличные значения R неприменимы.
• Шаг более 3 метров под монолитный ростверк и более 1,5 метра под обвязку брусом.
• Отсутствие жёсткой связи свай: ростверк не заанкерен, оголовки не связаны между собой.
• Игнорирование морозного пучения для лёгкого дома на пылеватом песке.
• Общий фундамент для дома и террасы без деформационного шва — разная осадка рвёт примыкание.
• Не учтены сосредоточенные нагрузки от печи, котла и лестничных клеток.
• Лидерное бурение без перерасчета бокового сопротивления.
• Экономия на сечении при наличии под песком слабого слоя.
• Отказ от пробной забивки при плотном песке — свая может не достичь проектной глубины.

Чек-лист перед заказом свай

1. Есть данные о типе песка, его плотности и уровне грунтовых вод.
2. Выполнен сбор нагрузок с учётом снега, отделки и сосредоточенных нагрузок.
3. Определена несущая способность сваи по формуле 7.9 с коэффициентами по способу погружения.
4. Назначен шаг с учётом типа ростверка и проверен минимум в три диаметра.
5. Сваи расставлены во всех углах, на пересечениях стен и под сосредоточенными нагрузками.
6. Ростверк рассчитан на изгиб и срез, предусмотрена заделка сваи с выпуском арматуры.
7. Проверена осадка и неравномерность: выполнен расчет по деформациям, при необходимости — расчет на пучение.
8. Запланирована пробная забивка или динамическое испытание.
9. Есть паспорт и сертификат производителя на железобетонные сваи с указанием класса бетона и морозостойкости.

Расчет жб свай под одноэтажный дом на песчаной почве — задача, решаемая за один рабочий день, если на руках есть геология. Она не требует специализированного программного обеспечения: достаточно формулы 7.9, двух таблиц и аккуратного сбора нагрузок. Экономить стоит не на расчете, а на испытаниях — они как раз позволяют уменьшить число свай законным способом.

Что должно остаться в документах

По итогам расчета у заказчика на руках оказывается небольшой комплект: отчёт об инженерно-геологических изысканиях, сбор нагрузок, расчет несущей способности одиночной сваи с указанием принятых коэффициентов, схема расстановки свай с привязкой к осям, спецификация изделий и акт пробной забивки. Эта документация нужна не для проверяющих органов - по ней подрядчик выполняет монтаж, а вы можете проконтролировать, что в грунт ушло именно то, за что вы заплатили.

Если расчет выполнял не завод-изготовитель, а сторонний проектировщик, имеет смысл передать его на согласование производителю свай: у крупных заводов есть типовые решения, и они подтвердят или скорректируют принятую марку и длину, а при расхождении расчетного и фактического отказа назначат повторное динамическое испытание до отгрузки партии.

Заключение

Расчет жб свай под одноэтажный дом на песке укладывается в четыре последовательных шага. Сначала определяют тип песка по крупности, его плотность и уровень грунтовых вод — без этого все таблицы бессмысленны. Затем собирают нагрузки: для каркасного дома 8×10 метров это около 700 кН, для газобетонного — около 1000 кН. После этого считают несущую способность одиночной сваи по формуле Fd = γc × (γcR × R × A + γcf × u × Σ fi × hi) и делят её на коэффициент надёжности по грунту 1,4. И только потом назначают сечение, длину и шаг.

Главный вывод, который стоит запомнить: на песчаном основании несущая способность грунта для одноэтажного дома практически всегда избыточна. Реальное сечение и реальный шаг диктуются жёсткостью ростверка и конструктивной расстановкой, а расчет по грунту подтверждает наличие запаса. Опасность таится не в слабости песка, а в его разновидностях: пылеватый водонасыщенный песок даёт и плывун, и риск разжижения при забивке, и морозное пучение, способное поднять лёгкий дом.

Поэтому разумная последовательность действий выглядит так: заказать минимальные изыскания или пробурить две-три скважины самостоятельно, выполнить пробную забивку, собрать нагрузки по проекту, посчитать сваи по таблицам СП 24.13330.2021 и заложить жёсткий ростверк с анкеровкой. Такой подход даёт не только надёжность, но и экономию: подтверждённая испытаниями несущая способность позволяет снизить коэффициент надёжности с 1,4 до 1,2 и убрать из сметы несколько лишних элементов.

Стоимость, гарантия и как заказать расчет свайного поля

Если считать самостоятельно не хочется или нет времени разбираться в таблицах и нормах, есть короткий путь — заказать расчет под конкретный участок и получить готовую схему свайного поля. Ниже — как это устроено и что входит в стоимость.

Если вы планируете стройку и не хотите считать вручную, используйте строительный калькулятор на сайте: введите параметры дома и участка — и получите предварительную смету примерно за минуту. Точную смету специалист готовит после изучения геологии — её достаточно, чтобы оформить договор; заказать бесплатный звонок или оставить заявку можно в форме ниже либо через контакты компании.

Работы выполняются силами собственного производства с привлечением спецтехники, поэтому цена не растёт из-за посредников. На свайное поле и ростверк даётся гарантия, условия оплаты и действующие акции фиксируются в договоре. Отзывы клиентов и примеры объектов собраны в соответствующих разделах сайта; подробнее о технологии и услугах по забивке расскажут специалисты.

Нажмите кнопку «Отправить» — и вы соглашаетесь с политикой конфиденциальности и обработкой персональных данных. Указанные адрес и телефон используют только для подготовки расчета; вернуться назад к статье можно в любой момент. Узнайте точную стоимость под ваш объект: расчет занимает один рабочий день.
