Составные железобетонные сваи: полное руководство по выбору, характеристикам и применению

При строительстве на сложных грунтах, где несущий слой залегает на глубине 10, 15 и более метров, требуются длинные опоры. Однако транспортировка цельных железобетонных хлыстов длиной 12–16 метров создает серьезную логистическую проблему: необходимы спецтранспорт и согласования маршрутов, а на узкие участки частных домов или в плотную городскую застройку длинномеры часто просто не могут заехать.

Идеальное инженерное решение этой задачи — составные железобетонные сваи. Они позволяют набрать необходимую глубину заложения, используя секции стандартной длины, которые легко транспортировать и хранить.

💡 Если вы еще на этапе проектирования и не определились с типом основания, рекомендуем ознакомиться с нашим экспертным материалом: Железобетонные или винтовые сваи: что выбрать для фундамента.

В этой статье мы подробно разберем, как устроены составные сваи, какие виды стыков применяются на современных заводах ЖБИ и почему их использование оптимизирует бюджет как для крупных застройщиков, так и для частных лиц.

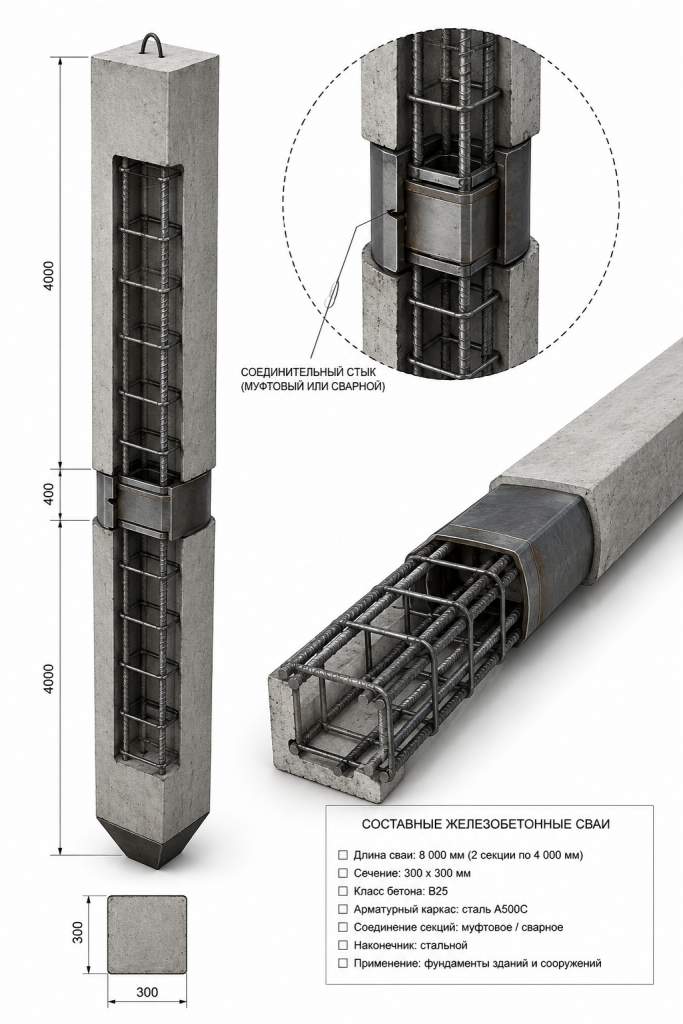

1. Конструкция составных свай: заводской подход

Составная свая - это не просто два элемента, приставленных друг к другу. Это высокотехнологичное изделие, состоящее из двух (реже трех) секций, спроектированных для работы как единое целое.

• Нижняя секция: имеет усиленный конец. В зависимости от геологии участка она может быть плоской или оснащаться стальным башмаком (пирамидальным или коническим наконечником). Башмак защищает бетон при погружении в плотные грунты и значительно увеличивает несущую способность по торцу.
• Верхняя секция: имеет плоский торец с приваренными к арматурному каркасу закладными деталями (стальными пластинами или уголками) для последующей стыковки.

Материалы и армирование:
Для производства используется тяжелый бетон высоких классов прочности (В25–В40), с высокой морозостойкостью (F150–F300) и водонепроницаемостью (W4–W8). Внутри секций располагается пространственный каркас из напрягаемой арматуры классов А-V, Ат-VII или А-VIII. Предварительное напряжение арматуры не дает изделию треснуть от ударных нагрузок сваебойного молота.

2. Типовые размеры, сечения и маркировка

Производство составных свай строго регламентировано ГОСТ 19804-2012. Заводы ЖБИ выпускают секции, которые позволяют собрать опору общей длиной до 24 метров и более.

Габариты и длины секций

Самое востребованное сечение для частного и малоэтажного строительства — 300×300 мм. Для многоэтажных зданий, промышленных объектов и мостов применяются сечения 350×350 мм и 400×400 мм.

Сечение, мм	Типовые длины секций, м	Максимальная собираемая длина, м	Несущая способность, тс
200×200	3; 4; 5; 6	до 12	15–25
300×300	4; 5; 6; 7; 8	16–20	30–50
350×350	4; 5; 6; 8; 10	до 24	50–80
400×400	5; 6; 8; 10; 12	до 28	80–120

Как читать маркировку

Маркировка наносится на торец и содержит исчерпывающую информацию. Например, 1С 30.9-7:

• 1С — свая составная;
• 30 — сечение 30×30 см;
• 9 (или 9.0) — длина секции 9 метров (указывается в дециметрах);
• 7 — номер армирования (расчетная нагрузка).

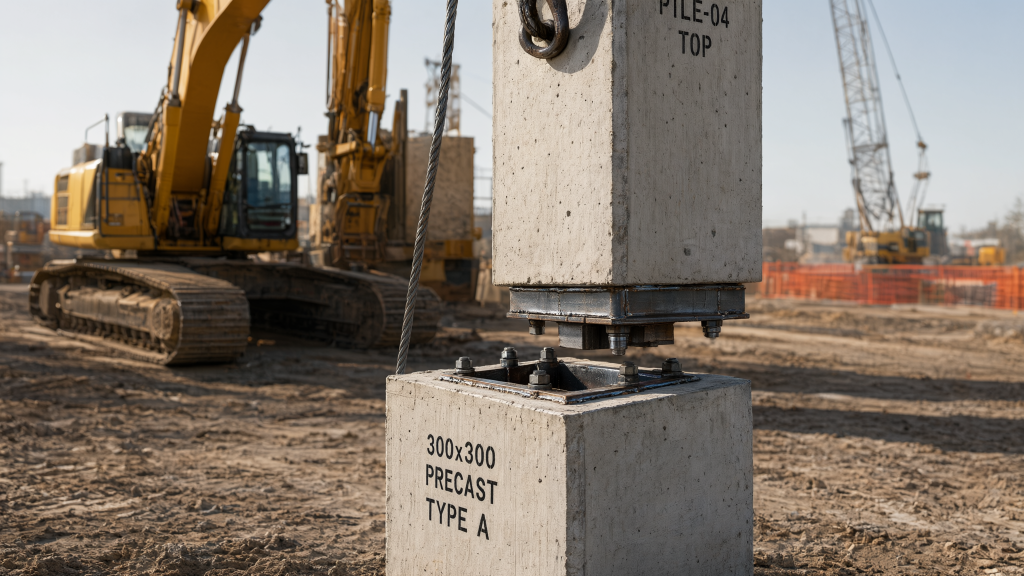

3. Технология стыковки: почему заводской узел надежен

Главное возражение, которое мы слышим от клиентов: «А не развалится ли свая в месте стыка при забивке или под весом дома?»

Ответ: нет, если стык выполнен на заводе. Закладные детали жестко привариваются к арматурному каркасу до бетонирования и вибрируются в единый монолит с бетоном. Вырвать такую закладную из тела изделия практически невозможно — стыковой узел по прочности не уступает, а часто и превосходит само тело сваи.

Виды стыковых соединений

1. Сварной стык. Самый распространенный и надежный вариант. После стыковки секций на монтажные пластины привариваются накладные стальные уголки или пластины сплошным швом.
   👉 Перейти в каталог: Сваи со сварным стыком 300х300

2. Стык стаканного типа. Применяется для обеспечения идеальной соосности (геометрии) при стыковке. Верхняя секция имеет штырь, который входит в стакан нижней секции, после чего узел надежно фиксируется сваркой.
   👉 Перейти в каталог: Сваи со стыком стаканного типа 300х300

3. Болтовое (фланцевое) соединение. Современное решение, позволяющее стыковать элементы без использования сварки. Это критически важно при зимнем монтаже и в агрессивных грунтах, где сварной шов теоретически может стать очагом коррозии.

Защита стыка: после сварки узел обязательно очищается от шлака и покрывается битумной мастикой или специальными полимерными составами. Это надежно защищает металл от коррозии в грунтовых водах.

4. Экономика и логистика: где составные сваи дают максимальную выгоду

Использование составных элементов — это не вынужденная мера, а эффективный инструмент оптимизации сметы.

Для B2B (Застройщики и подрядчики)

• Снижение транспортных расходов: перевозка 12-метровых хлыстов требует длинномеров и спецразрешений на негабарит. Секции по 6 метров едут на стандартных бортовых автомобилях. Экономия на логистике достигает 20–30%.
• Адаптация под геологию: не нужно переплачивать за «лишние» метры. Если по отчету геологов несущий слой находится на глубине 11 метров, мы собираем опору из секций 6 м + 5 м. Вам не придется покупать цельную 14-метровую сваю и укорачивать ее на 3 метра на объекте.

Для B2C (Частные застройщики)

• Доступность участка: 6-метровые секции спокойно доедут до дачного массива, узкой улицы или участка, где не может развернуться длинномер.
• Компактное хранение: секции занимают в 2 раза меньше места на вашем участке до начала работ, не мешая другим строительным процессам.

5. Особенности погружения составных свай

Процесс монтажа отличается от забивки цельных хлыстов только одним этапом — стыковкой. Современное оборудование и отработанные узлы позволяют нарастить секцию за 15–30 минут, что минимально сказывается на общем темпе формирования свайного поля.

1. Погружение нижней секции: свая с башмаком забивается или вибропогружается до проектной отметки (или до отказа).
2. Остановка и стыковка: копер останавливается. Монтажники очищают закладные детали, выставляют верхнюю секцию строго по отвесу (контроль соосности критически важен!) и сваривают узел.
3. Продолжение погружения: после остывания шва забивка продолжается до проектной глубины.

6. Резюме: плюсы и нюансы составных свай

7. Часто задаваемые вопросы (FAQ)

В: Насколько прочнее цельная свая по сравнению со составной?

О: При качественной заводской приварке закладных деталей и соблюдении технологии стыковки на объекте составная свая не уступает по несущей способности цельной. Это подтверждается лабораторными протоколами испытаний, которые мы предоставляем с каждой партией.

В: Можно ли использовать составные сваи для фундамента дома из газобетона?

О: Да, это одно из самых надежных решений. Сваи сечением 300х300 мм с классом бетона В25 полностью выдерживают расчетные нагрузки малоэтажного строительства даже на пучинистых и слабых грунтах.

В: Как происходит доставка составных свай?

О: Мы используем собственный автопарк бортовых автомобилей. Секции длиной до 6 метров не являются негабаритным грузом, что упрощает пропускную систему в Москве и области и исключает дополнительные расходы на согласование маршрутов.

8. Заказывайте составные сваи напрямую от производителя

Качество свайного фундамента начинается на заводе. При заказе железобетонных изделий у нас вы получаете:

• Строгий контроль ОТК: мы проверяем геометрию, прочность бетона на сжатие и качество приварки закладных деталей до отгрузки.
• Индивидуальный подбор длин: наши инженеры помогут подобрать оптимальную комбинацию секций на основе вашего отчета по инженерно-геологическим изысканиям, чтобы вы не переплачивали за лишний бетон.
• Собственный автопарк: доставим секции точно в срок, используя стандартный транспорт, что сэкономит ваш бюджет.
• Наличие на складе: ходовые типоразмеры (300х300 мм) всегда в наличии для срочных объектов.
